专利号: 2020102708068
申请人: 温福辉
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

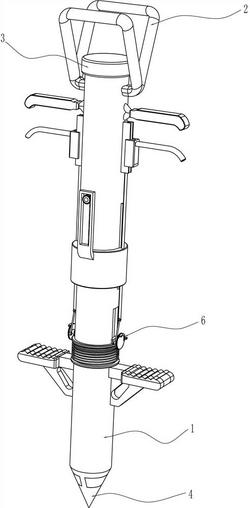

1.一种农作物根部定量施肥装置,其特征在于,包括有:外筒体,其内部为中空设置,所述外筒体的顶部外侧连接有提手,所述外筒体的顶端螺纹连接有盖子;

锥形钻头,连接于所述外筒体的底端,所述锥形钻头底部开有落料口;

施肥机构,设置于所述外筒体的中部,所述施肥机构用于对农作物进行施肥;

固定机构,设置于外筒体的外侧,所述固定机构用于固定施肥机构。

2.如权利要求1所述的一种农作物根部定量施肥装置,其特征在于,施肥机构包括有:内筒体,滑动式地设置于所述外筒体内的中部,所述内筒体底部连接有用于堵住锥形钻头底部落料口的弧形堵块,所述弧形堵块与落料口滑动配合;

固定轴,连接于所述内筒体顶部中心,所述固定轴外侧转动式地设有定量筒,所述定量筒的偏心位置开有出料通槽;

挡料盘,连接与固定轴的顶部,所述挡料盘的偏心位置开有落料孔;

滑块,所述内筒体外侧的中部连接有两个滑块,两个所述滑块呈左右对称设置,所述滑块穿出所述外筒体,滑块与外筒体下部滑动配合;

连接环,连接于两个所述滑块的底部之间;所述连接环套设于所述外筒体上;

复位弹簧,连接于所述连接环的底部,所述复位弹簧底端与所述外筒体外壁相连接;所述复位弹簧也套设于外筒体上。

3.如权利要求2所述的一种农作物根部定量施肥装置,其特征在于,固定机构包括有:圆盘,左右两侧的滑块上均转动式地设有圆盘;

扭簧,连接在所述圆盘与滑块之间;

弧形楔块,连接在所述圆盘的外端面上;

定位柱,滑动式地连接在所述滑块后侧,所述定位柱与所述滑块之间连接有拉簧,所述定位柱的一端连接有接触轴,所述接触轴与所述弧形楔块接触配合,所述外筒体左右两侧均开有定位槽,所述定位槽与所述定位柱插接配合;

滑动套,滑动式地套设于所述外筒体的外侧中部;

第一连接杆,连接在所述滑动套底端的左右两侧,左右两侧第一连接杆的底端分别与左右两侧圆盘的内侧面的偏心位置之间铰接连接有连杆。

4.如权利要求3所述的一种农作物根部定量施肥装置,其特征在于,还包括有搅拌机构,搅拌机构包括有:升降框,设置于所述滑动套的前侧,所述升降框内右侧连接有齿条;

搅拌轴,转动式地连接于内筒体上方的外筒体内;

齿轮,所述搅拌轴的前端穿出外筒体并连接有齿轮,所述齿轮位于所述升降框内,所述齿轮与所述齿条啮合。

5.如权利要求4所述的一种农作物根部定量施肥装置,其特征在于,还包括有:把手,设置与所述外筒体上部;所述把手下方设有手柄,所述手柄与所述外筒体滑动连接;

第二连接杆,连接在所述手柄与所述滑动套之间。

6.如权利要求5所述的一种农作物根部定量施肥装置,其特征在于,还包括有:踏板,所述复位弹簧的下方的所述外筒体上连接有两个踏板,两个所述踏板呈左右对称设置。

7.如权利要求6所述的一种农作物根部定量施肥装置,其特征在于,还包括有:导料斗,所述挡料盘顶部连接有导料斗,所述导料斗连接在所述挡料盘的落料孔处。
