专利号: 2020102664731
申请人: 浙江中法农业科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

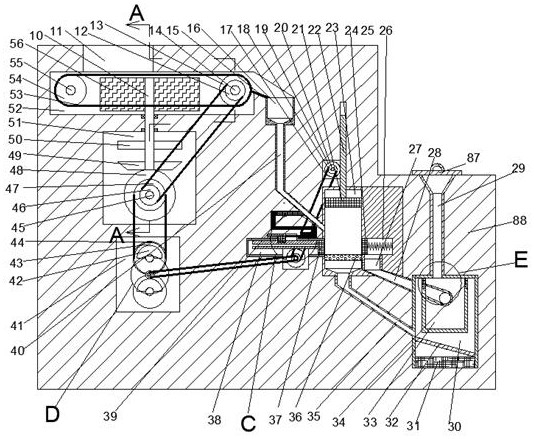

1.一种用于厨余垃圾的挤压回收装置,包括外壳体,其特征在于:所述外壳体内设有放入腔,所述放入腔开口朝上,所述放入腔下方连通设有传动腔,所述传动腔内设有传动组件,所述传动组件包括固定安装在所述传动腔前端壁内的电机,所述电机后端动力连接设有第一轴,所述第一轴上固定安装设有第一皮带轮,所述第一皮带轮后侧设有固定安装在所述第一轴上的第二皮带轮,所述第二皮带轮左侧设有第三皮带轮,所述第三皮带轮与所述第二皮带轮由传输皮带连接;所述传输皮带右端面设有固定安装在所述厨余垃圾分离腔端壁内的传输块,所述第三皮带轮固定安装在第二轴上,所述第二轴前后端分别转动安装在所述传动腔的前后端壁内,所述放入腔下方设有位于所述传输皮带上方,所述传动腔右侧连通设有厨余垃圾分离腔,所述传动腔下方设有齿轮腔,所述齿轮腔下方设有转动腔,所述转动腔内设有连接组件,所述厨余垃圾分离腔下端壁内设有上传输管道,所述转动腔右侧设有左移动腔,所述左移动腔下端壁内设有下衔接腔,所述下衔接腔内设有推动组件;所述推动组件包括位于所述下衔接腔内的第十五皮带轮,所述第十五皮带轮固定安装在第九轴上,所述第九轴前后端分别转动安装在所述下衔接腔的前后端壁内,所述第十五皮带轮前侧设有固定安装在所述第九轴上的第十六皮带轮,所述第十五皮带轮后侧设有固定安装在所述第九轴上的第十七齿轮,所述第十七齿轮上方齿轮齿条啮合连接设有下齿条,所述下齿条右端面固定安装设有左推动块,所述左推动块滑动安装在所述左移动腔内,所述左移动腔右侧设有挤压腔,所述挤压腔右端壁内设有右移动腔,所述左移动腔右端与所述挤压腔连通,所述右移动腔下方连通设有传输腔,所述传输腔下方连通设有右传输管道,所述右传输管道右端前侧过度安装设有前传输管道,所述前传输管道后端延伸至所述发酵箱内,所述挤压腔上方设有上连接腔,所述上连接腔内设有挤压组件,所述挤压组件包括位于所述上连接腔内的第十八皮带轮,所述第十八皮带轮与所述第十六皮带轮由皮带连接,所述第十八皮带轮固定安装在第十轴上,所述第十轴前后端分别转动安装在所述第十轴的前后端壁内,所述第十八皮带轮后侧设有固定安装在所述第十轴上的第十九齿轮,所述第十九齿轮右侧齿轮齿条啮合连接设有上齿条,所述上齿条下端延伸至所述挤压腔内并固定安装设有挤压块,所述挤压腔右侧设有发酵剂传输管道,所述发酵剂传输管道开口朝上,所述发酵剂传输管道上方设有安装在所述外壳体上端面上的盖板,所述盖板封住了所述发酵剂传输管道朝上的开口,所述发酵剂传输管道下方设有加热腔,所述加热腔上端壁内固定安装设有发酵箱,所述发酵剂传输管道延伸至所述发酵箱内,所述加热腔下端壁内固定安装设有加热器,所述加热器上方设有固定安装在所述加热腔端壁内的加热板。

2.根据权利要求1所述的一种用于厨余垃圾的挤压回收装置,其特征在于:所述传动组件包括位于所述齿轮腔内并位于所述第一皮带轮下方的第四皮带轮,所述第四皮带轮与所述第一皮带轮由皮带连接,所述第四皮带轮固定安装在第三轴上,所述第三轴前端转动安装在所述齿轮腔的前端壁内,所述第四皮带轮后侧设有固定安装在所述第三轴上的第五皮带轮,所述第五皮带轮后侧设有固定安装在所述第三轴上的第六斜齿轮,所述第六斜齿轮上方齿轮啮合连接设有第七斜齿轮,所述第七斜齿轮固定安装在第四轴上,所述第四轴转动安装在所述齿轮腔与所述传动腔之间,所述第七斜齿轮上方设有固定安装在所述第四轴上的第八皮带轮,所述第四轴延伸至所述传动腔内固定安装设有转动磁铁,所述转动磁铁朝后倾斜,所述转动磁铁位于所述传输皮带之间,所述转动磁铁上端面固定安装设有固定块,所述固定块后侧设有位于所述转动磁铁上端面的阻碍块,所述转动磁铁上端面设有转动块,所述转动块固定安装在第五轴上,所述第五轴转动安装在所述传动腔与所述齿轮腔之间,所述第五轴延伸至所述传动腔内并固定安装设有第九皮带轮,所述第九皮带轮位于所述第八皮带轮后侧并与之由皮带连接,所述转动磁铁下方设有开口朝上的金属垃圾存放腔,所述金属垃圾存放腔下端面固定安装在所述传动腔的下端壁内。

3.根据权利要求1所述的一种用于厨余垃圾的挤压回收装置,其特征在于:位于所述转动腔设有位于所述第五皮带轮下方的第十皮带轮,所述第十皮带轮与所述第五皮带轮由皮带连接,所述第十皮带轮固定安装在第六轴上,所述第六轴后端转动安装在所述转动腔的后端壁内,所述传输皮带前侧设有固定安装在所述第六轴上的第十一齿轮,所述第十一齿轮前侧设有固定安装在所述第六轴上的上半齿轮,所述第十一齿轮下方齿轮啮合连接设有第十二齿轮,所述第十二齿轮固定安装在第七轴上,所述第七轴后端转动安装在所述转动腔的后端壁内,所述第十二齿轮前侧设有固定安装在所述第七轴上的下半齿轮,所述下半齿轮与所述上半齿轮之间齿轮啮合连接设有第十三齿轮,所述第十三齿轮固定安装在第八轴上,所述第八轴前端转动安装在所述转动腔的前端壁内,所述第十三齿轮前侧设有固定安装在所述第八轴上的第十四皮带轮,所述第十五皮带轮与所述第十四皮带轮由皮带连接。

4.根据权利要求1所述的一种用于厨余垃圾的挤压回收装置,其特征在于:所述左推动块的左端面上固定安装设有左封闭块,所述左封闭块位于所述下齿条的上方,所述左封闭块上端面内固定安装设有下磁铁,所述左移动腔上端壁内设有上复位腔,所述上复位腔右侧设有液压腔,所述上复位腔左端壁上固定安装设有复位弹簧 ,所述复位弹簧 右侧固定安装设有上磁铁,所述上磁铁与所述下磁铁磁力连接,所述上磁铁右端面固定安装设有连接块,所述连接块右端延伸至所液压腔内,所述连接块右端滑动安装在所述液压腔的端壁内,所述连接块右端面固定安装设有绳索,所述液压腔上方延伸至所述上传输管道内,并在所述液压腔上方端壁内滑动安装设有上阻碍块,所述上阻碍块左端面固定安装设有所述绳索,所述上阻碍块左端面与所述连接块右端面之间设有位于所述液压腔内的液压液。

5.根据权利要求1所述的一种用于厨余垃圾的挤压回收装置,其特征在于:所述挤压块下方设有固定安装在所述挤压腔的左右端壁内的支撑过滤块,所述上连接腔右侧设有滑动安装在所述右移动腔内的右阻碍块,所述右阻碍块右端面固定安装设有压缩弹簧,所述压缩弹簧右端固定安装在所述右移动腔的右端壁上,所述挤压腔下端壁内设有废液传输管道,所述废液传输管道下端延伸至所述加热腔内的所述加热板上方,所述发酵箱左右端壁内固定安装设有水蒸汽过滤块。
