专利号: 2020102663673
申请人: 黄剑
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

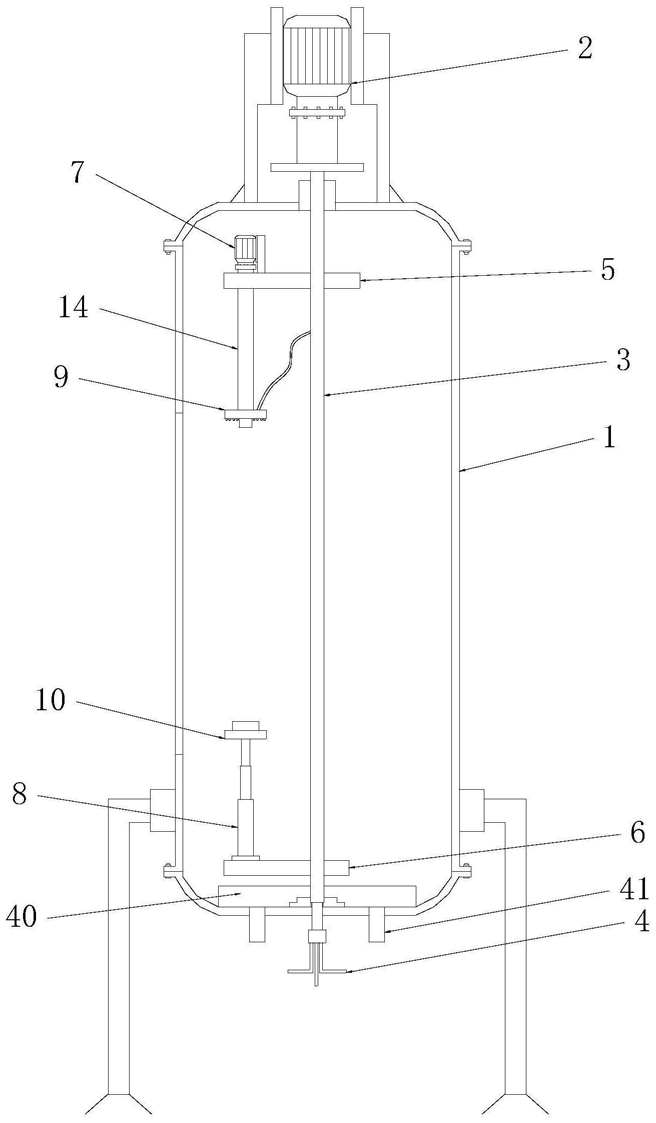

1.一种智能化标准冰块加工装置,其特征在于:包括立式釜体、第一电机、转轴、管道、上安装架、下安装架、第二电机、气缸、第一夹紧部、第二夹紧部、三个固定半舱和一个活动半舱,其中:

所述的立式釜体的侧面设置有活门;

所述的转轴为空心轴,竖直的可传动的安装在立式釜体的中心;

所述的第一电机可拆卸的安装在立式釜体的顶面,并且与转轴的顶端固连;

所述的管道由立式釜体的底面进入,并且布置在转轴的内腔中;

所述的上安装架固定设置在转轴的侧面上部;

所述的下安装架固定设置在转轴的侧面下部;

所述的第二电机倒置的可拆卸的安装在上安装架的底面上,并且第二电机的输出轴上设置有连杆;

所述的气缸可拆卸的安装在下安装架的顶面正对第二电机的位置上;

所述的第一夹紧部固定设置在连杆的底端上,所述的第一夹紧部的安装板的底面同心的均匀的设置有多个热水喷头,安装板在热水喷头的外侧同心的均匀的设置有多个辛钠水喷头,安装板在辛钠水喷头的外侧同心的均匀的设置有多个出风喷头,所述的管道设置有四根,分别用于输送热水的第一管道,用于输送辛钠水的第二管道,用于输送冷却风的第三管道以及用于布设线路的第四管道,所述的第一管道与热水喷头连通,所述的第二管道与辛钠水喷头连通,所述的第三管道与出风喷头连通;

所述的第二夹紧部固定设置在气缸的活塞杆的顶端上;

三个所述的固定半舱分别布置在立式釜体的内侧面上,其中一个正对立式釜体的活门,另外两个固定半舱对称设置在活门的垂直中心线的两侧,三个固定半舱顺时针分别为第一固定半舱、第二固定半舱和第三固定半舱,所述的第一固定半舱、第二固定半舱和第三固定半舱均包括横截面轮廓为劣弧的固定板,所述的第一固定半舱的内侧面上固定设置有反光面板;

所述的活动半舱竖直的固定设置在上安装架的底面和下安装架的顶面,并且位于第二电机的外侧,活动半舱的横截面轮廓为优弧,并且可与三个固定半舱吻合形成内腔为圆形的筒状结构,所述的活动半舱的内侧面上设置有加热单元。

2.根据权利要求1所述的一种智能化标准冰块加工装置,其特征在于:所述加热单元为陶瓷加热灯,并在陶瓷加热灯的外侧设置有护罩。

3.根据权利要求1所述的一种智能化标准冰块加工装置,其特征在于:所述第二夹紧部包括安装板和第二夹紧座,所述的第二夹紧座的底面开设有第二矩形槽,第二夹紧座固定设置在第二夹紧座的安装板的底面中心位置,所述的第一夹紧部包括安装板、第一夹紧座、支架、弹簧、手柄、冲孔杆,所述的第一夹紧座的顶面开设有第一矩形槽,第一夹紧座固定设置在第一夹紧座的安装板的底面中心位置,所述的支架固定设置在第一夹紧座的侧面上,并且第一夹紧座在该侧面上开设通孔,支架上开设有滑孔,所述的冲孔杆在侧面中部固定设置有限位块,冲孔杆的前端设置有尖部,所述的冲孔杆的前端可滑动的设置在通孔内,冲孔杆的后端可滑动的安装在滑孔内,所述的手柄固定设置在冲孔杆的后端部上,所述的弹簧呈压缩状态的套装在冲孔杆上,并且两端分别与限位块的外侧面和支架的内侧面抵靠,所述的第一矩形槽的长度大于第二矩形槽的长度,并且第一矩形槽的宽度和深度等于第二矩形槽的宽度和深度,将冲孔杆向第一矩形槽外拉动,并能将冲孔杆的尖端没入通孔内,以允许有机玻璃板设置,弹簧可推动冲孔杆的尖端插入软化后的有机玻璃板内。

4.根据权利要求1所述的一种智能化标准冰块加工装置,其特征在于:所述的固定半舱的竖向边上固定设置有橡胶封条。

5.根据权利要求1所述的一种智能化标准冰块加工装置,其特征在于:所述的立式釜体的底面上还设置三个回收桶,三个回收桶分别位于三个固定半舱的正下方,回收桶的底面连通的设置有出液管。
