专利号: 2020102349737
申请人: 苏州经结纬面料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

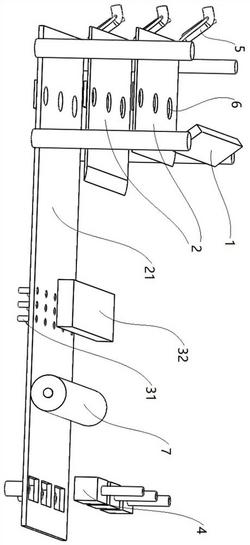

1.一种抑菌聚丙烯熔喷面料及熔喷制备装置,包括:若干层传送带,每层所述传送带对应的喷嘴,朝向所述传送带的冷却装置,所述传送带铺料面上的辊轮,以及面料切割装置,其特征在于,若干所述喷嘴分别将熔喷材料喷射向各自对应传送带,若干所述传送带铺料面平行,呈台阶式排布,所述冷却装置出风口沿所述台阶连线方向出风,所述冷却装置在出风路线上最后接触到传送带上为第一传送带,所述第一传送带上设有光照传感器,所述光照传感器附近设有辊轮,所述第一传送带末端设有切割装置,所述切割装置由若干单元盒体组成,所述单元盒体在所述第一传送带另一侧对应位置设有气压传感器,在所述第一传送带传送方向上,所述冷却装置在所述第一传送带上的着风面、所述吸气装置、所述辊轮、所述切割装置依次排布。

2.根据权利要求1所述的一种抑菌聚丙烯熔喷面料及熔喷制备装置,其特征在于:所述冷却装置出风口为长条形,所述出风口出风面宽度与所述传送带宽度方向一致,所述冷却装置吹出气流依次经过若干所述传送带传送方向末端,所述气流通过的传送带中不包括所述第一传送带,所述气流最终抵达第一传送带铺料面。

3.根据权利要求1所述的一种抑菌聚丙烯熔喷面料及熔喷制备装置,其特征在于:所述第一传送带上设有光照传感器,所述光照传感器分为光源与接收装置两部分,所述光源位于所述第一传送带非铺料面一侧,所述接收装置位于所述第一传送带铺料面一侧,所述光源朝向所述接收装置照射。

4.根据权利要求1所述的一种抑菌聚丙烯熔喷面料及熔喷制备装置,其特征在于:所述辊轮轴线与所述第一传送带宽度方向平行,排布所述辊轮宽度与所述第一传送带宽度一致,所述辊轮表面与所述传送带铺料面同向而行,且速度相同。

5.根据权利要求1所述的一种抑菌聚丙烯熔喷面料及熔喷制备装置,其特征在于:所述切割装置由若干单元盒体构成,所述单元盒体分别连接有气管,所述气管能够实现对所述单元盒体内气流的吸放,所述单元盒体下口平面与所述第一传送带铺料面平行。

6.根据权利要求1所述的一种抑菌聚丙烯熔喷面料及熔喷制备装置,其特征在于:所述切割装置由若干单元盒体构成,所述第一传动带上开有与单元盒体一一对应的贯通孔,所述单元盒体下口完全包含所述贯通孔,所述第一传送带非铺料面设有气压传感器,当所述单元盒体压向传送带时,所述单元盒体与所述气压传感器构成封闭空间。

7.根据权利要求1所述的一种抑菌聚丙烯熔喷面料及熔喷制备装置,所述单元盒体朝向所述第一传送带一侧设有切割刃,所述切割刃能够朝向所述第一传送带伸缩。

8.根据权利要求1-7所述的任一一种抑菌聚丙烯熔喷面料的配置方法,其特征在于,数据处理包括以下步骤:

记录各喷嘴喷射流量分别为a、b、c…;记录熔喷材料通过时,光照传感器接收光线强度为x;记录在同一时间各喷嘴喷射流量与光照传感器接收光线强度a+b+c+…=x,建立对照表;

配置过程包括以下步骤:

首先确定所需熔喷面料厚度方向通过性即数值x,然后根据对照表调整各喷嘴喷射流量,最后通过多层材料之间厚度的变化得到通过性相同的熔喷面料。

9.根据权利要求1-7所述任一一种抑菌聚丙烯熔喷面料的拉伸调试方法,其特征在于,包括以下步骤:

第一步单元盒体下压,盒体四壁将熔喷材料压紧在传送带铺料面上;

第二步单元盒体气管吸气,熔喷面料受气压影响向气管方向鼓起,熔喷面料的拉伸程度与另一侧气压负相关,气压传感器将气压数值反馈到气管控制装置,吸气压力根据气压数值调整。

10.根据权利要求1-7所述的任一一种抑菌聚丙烯熔喷面料,其特征在于:具有抑菌功能,含有两层以上抑菌熔喷材料,单元面料厚度均匀,展开状态下越靠单元面料中间位置形变越大,制作口罩时无需裁剪、折叠面料。
