1.一种基于底吹粉剂的铁水机械搅拌脱硫方法，其特征在于，包括以下步骤：步骤一、对铁水进行扒渣，测量液面深度，并进行测温和取样；

步骤二、将搅拌器(1)插入铁水深处，开始进行旋转；搅拌器(1)插入深度较常规KR法中插入深度增加10％～30％；

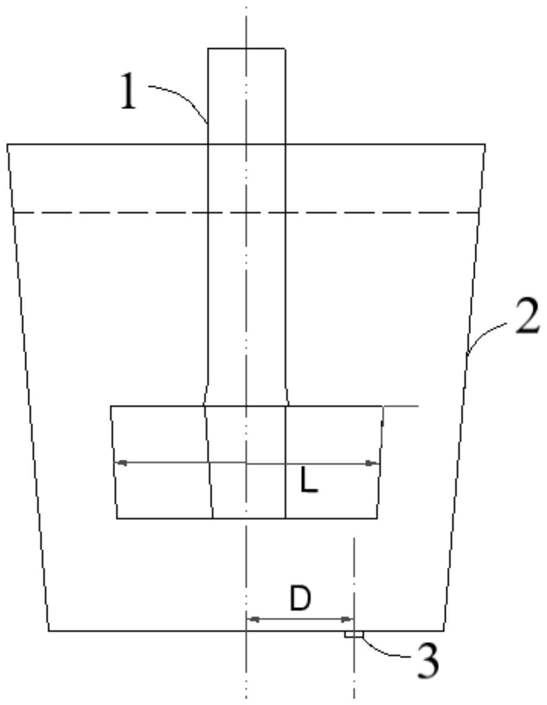

步骤三、转速提高到工作转速后，将脱硫剂自铁水罐(2)底部喷入铁水；脱硫剂的粒度＜0.1mm，通过安装在铁水罐(2)底部的透气砖(3)喷入铁水；所述的透气砖(3)采用狭缝式喷粉透气砖，其安装位置距罐底中心距离为D，0≤D＜L/2，其中L为搅拌器(1)旋转直径长度；

步骤四、脱硫剂喷吹至规定值后，停止喷吹脱硫剂，改为喷吹氮气；

步骤五、喷吹氮气搅拌至脱硫结束，再次进行扒渣、测温和取样。

2.根据权利要求1所述的一种基于底吹粉剂的铁水机械搅拌脱硫方法，其特征在于：所述步骤三中喷吹脱硫剂时，喷吹压强为铁水罐(2)底部铁水压强的1.2倍。

3.根据权利要求2所述的一种基于底吹粉剂的铁水机械搅拌脱硫方法，其特征在于：所3

述步骤四中，氮气的喷吹流量为12～23Nm/h，喷吹压力为0.3～0.8MPa。

4.根据权利要求3所述的一种基于底吹粉剂的铁水机械搅拌脱硫方法，其特征在于：所述步骤三中加入的脱硫剂，组分的质量百分比为：CaO：58～60％、Al2O3：12～14％、SiO2：3～

5％、MgO：10～11％、CaF2：2～3％、纯碱：3～4％、K2O：3～5％、Na2O：3～4％；所述脱硫剂碾压至粒度＜0.1mm。

5.根据权利要求4所述的一种基于底吹粉剂的铁水机械搅拌脱硫方法，其特征在于：步骤一中扒渣至铁水液面裸露面积达到60％以上；步骤五中，扒渣至铁水液面裸露面积达到

80％以上。
