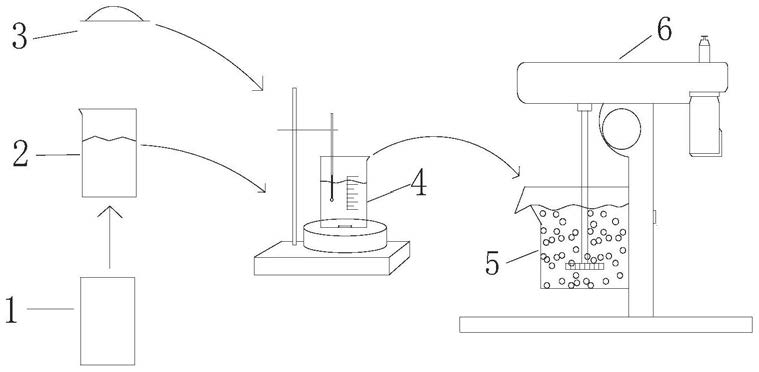

1.一种低阶煤纳米气泡浮选方法，其特征在于步骤如下：a制备冰水并注入搅拌装置；

b迅速将低阶煤粒加入搅拌器，之后启动搅拌器低速搅拌使低阶煤粒表面完全润湿并形成混合浆液；

c继续保持搅拌器低速搅拌防止低阶煤粒沉淀，并对搅拌器内的混合浆液持续加热直至预设温度，使混合浆液中的气体溶解度降低，多余的气体被释放出来，但是由于水溶液的阻隔，释放出来的气体便吸附在低阶煤粒表面，从而形成许多将低阶煤粒包裹起来的纳米气泡；

d将包裹纳米级气泡的低阶煤粒混合浆液给入浮选槽，然后添加捕收剂和起泡剂之后进行浮选；

e浮选后获得精煤和尾煤产品。

2.根据权利要求1所述的低阶煤纳米气泡浮选方法，其特征在于：所述的冰水的温度为

4-6℃。

3.根据权利要求1所述的低阶煤纳米气泡浮选方法，其特征在于：所述低阶煤粒的粒度小于0.5mm。

4.根据权利要求1所述的低阶煤纳米气泡浮选方法，其特征在于：所述搅拌器内的混合浆液中冰水与低阶煤粒的浓度为80-100g/L。

5.根据权利要求1所述的低阶煤纳米气泡浮选方法，其特征在于：所述低阶煤粒表面形成包裹其上的纳米级气泡的截面半径为50-500nm。

6.根据权利要求1所述的低阶煤纳米气泡浮选方法，其特征在于：所述搅拌器内的混合浆液持续加热的预设温度为20-30℃。

7.根据权利要求1所述的低阶煤纳米气泡浮选方法，其特征在于：所述的捕收剂为柴油，所述的起泡剂为仲辛醇。
