专利号: 2020102161681
申请人: 鲁东大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

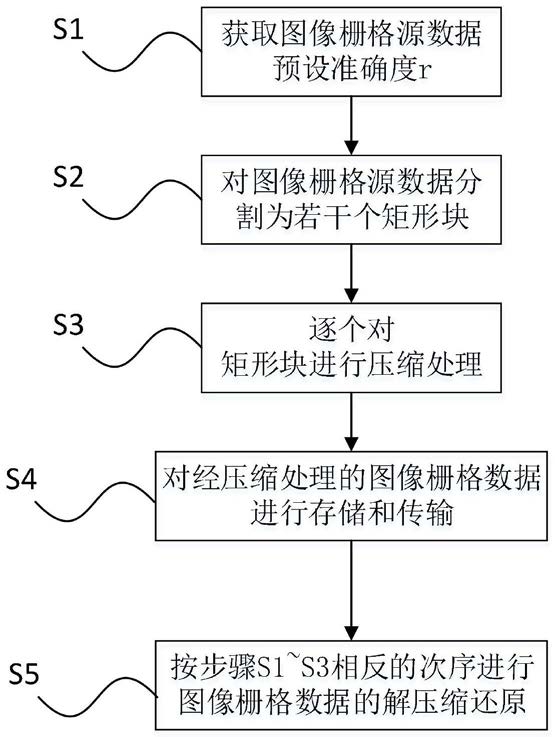

1.一种图像栅格数据的存储及传输方法,其特征在于,包括以下步骤:S1、获取图像栅格源数据,所述图像栅格源数据由多个通道分量组成;

S2、对图像栅格源数据进行分割,将图像栅格源数据分割为若干个预设固定尺寸的矩形块;不足一个矩形块的部分以0补齐。

S3、对步骤S2中获得的矩形块逐个进行以下压缩处理;

S3-1、统计矩形块内所有像素的各通道分量数值的分布情况,按数值重复次数进行排序,形成通道分量数值列表;

S3-2、存储矩形块内各通道分量数值的全部或部分分布情况;

S3-3、以通道分量数值在通道分量数值列表中的位置信息代替通道分量数值本身,并存储,其中所述通道分量数值在通道分量数值列表中的位置信息所需的存储空间小于通道分量数值本身所需的存储空间;或者直接存储通道分量数值本身;

S4、对经上述压缩处理的图像栅格数据进行存储和传输;

S5、按步骤S1~S3相反的次序进行图像栅格数据的解压缩还原。

2.根据权利要求1所述的图像栅格数据的存储及传输方法,其特征在于,所述步骤S1中,还包括预设准确度r的步骤,0

S3-2-2、判断矩形块中,通道分量数值在通道分量数值列表中前2x个的像素数量占该矩形块所包含总像素的比值是否大于预设的准确度r,若是,执行步骤S3-2-3,否则执行步骤S3-2-4;

S3-2-3、设置通道分量数值分布标识为第二标识值,以2x-1个1字节空间存储通道分量数值列表中前2x-1个值,以1个字节存储通道分量数值列表中第2x个值或者通道分量数值列表中第2x个值及其后续所有值的平均值;跳至步骤S3-3;

S3-2-4、设置通道分量数值分布标识为第三标识值,以图像栅格源数据格式储存所有像素数据;跳至步骤S3-3;

S3-2-5、设置通道分量数值分布标识为第一标识值,以2x个1字节空间存储通道分量数值列表中所有数值,不足2x部分以0补齐,跳至步骤S3-3。

3.根据权利要求2所述的图像栅格数据的存储及传输方法,其特征在于,所述步骤S3-3中,根据不同的通道分量数值分布标识执行不同的步骤:若通道分量数值分布标识为第一标识值,以通道分量数值在通道分量数值列表中的位置信息代替通道分量数值本身,并存储;

若通道分量数值分布标识为第二标识值,对于通道分量数值列表中存储的通道分量数值,以其在通道分量数值列表中的位置信息代替通道分量数值本身;对于通道分量数值列表中未存储的通道分量数值,以2x-1代替通道分量数值本身;

若通道分量数值分布标识为第三标识值,按图像栅格源数据的原始存储方式存储。

4.根据权利要求1至3任一项所述的图像栅格数据的存储及传输方法,其特征在于,以1字节存储所述通道分量数值分布标识。

5.根据权利要求1至3任一项所述的图像栅格数据的存储及传输方法,其特征在于,所述矩形块的最长边取10至30之间的整数值。

6.根据权利要求1至3任一项所述的图像栅格数据的存储及传输方法,其特征在于,所述x=4。

7.根据权利要求1至3任一项所述的图像栅格数据的存储及传输方法,其特征在于,将步骤S2中切割好的多个所述矩形块,分配给多个终端进行分布式同步处理。
