专利号: 2020102055019
申请人: 许昌学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

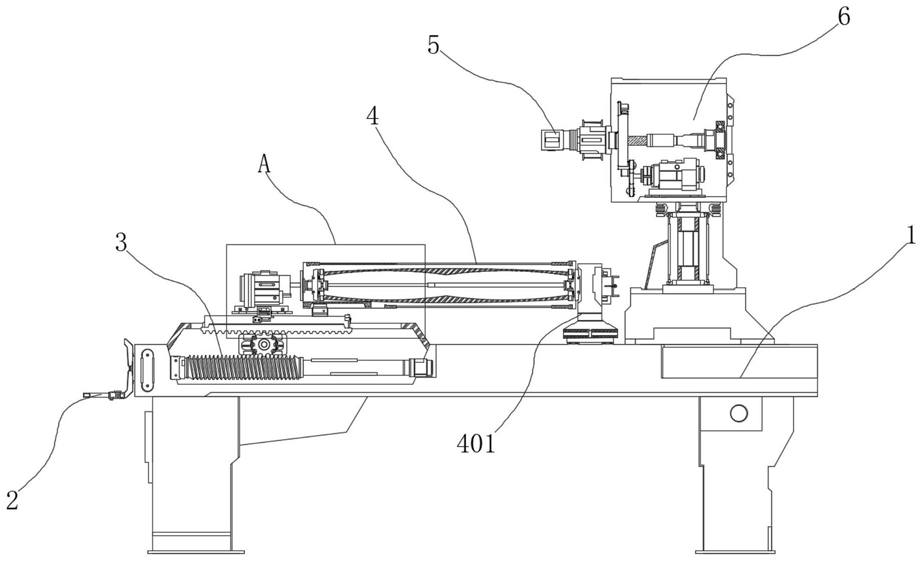

1.一种风力发电用叶片加工设备,其包括主工作台(1)、控制组件(3)、边际打磨组件(4)以及间接转动组件(6),其特征在于:所述主工作台(1)的上端面安装有边际打磨组件(4),所述边际打磨组件(4)对扇叶边缘位置进行精准打磨,所述主工作台(1)的上端面左侧设置有间接转动组件(6),所述间接转动组件(6)上靠近边际打磨组件(4)的一侧端面安装有紧固组件(5),所述紧固组件(5)对多个扇叶进行圆周夹持固定,使得扇叶垂直于边际打磨组件(4)的打磨口,所述边际打磨组件(4)远离间接转动组件(6)的一侧端面下侧还设置有控制组件(3),所述控制组件(3)调节控制边际打磨组件(4)内部打磨刀片的打磨弧度,以便于对各式扇叶进行打磨,所述主工作台(1)的左侧还设置有固定摇柄(2),所述固定摇柄(2)与控制组件(3)连接固定。

2.根据权利要求1所述的一种风力发电用叶片加工设备,其特征在于:所述边际打磨组件(4)包括固定壳体(404)、旋转电机(402)、中心轴杆(406)、旋转座(403)以及打磨刀片(405),所述主工作台(1)的上端面通过螺栓固定有支撑挡板(407),所述支撑挡板(407)的端面内滑动连接有固定隔板(409),所述固定隔板(409)的上端面安装有旋转电机(402),所述旋转电机(402)的输出轴连接固定有旋转座(403),所述旋转座(403)设置有两个,且两个所述旋转座(403)之间同轴安装中心轴杆(406),所述旋转座(403)外套设有固定壳体(404),所述主工作台(1)的上端面还安装有支撑座(401),使得所述固定壳体(404)通过支撑座(401)横向设置在主工作台(1)上,所述旋转座(403)之间设置有多组打磨刀片(405),所述打磨刀片(405)圆周阵列于中心轴杆(406)的外圆周上,所述固定壳体(404)的上端面设置有打磨口(410),以便于扇叶透过打磨口(410)达到固定壳体(404)内部,并通过所述打磨刀片(405)进行均匀磨削,所述固定壳体(404)的下端面还设置有出料口(411)。

3.根据权利要求2所述的一种风力发电用叶片加工设备,其特征在于:所述中心轴杆(406)为两段可收缩式支杆结构,所述固定壳体(404)靠近固定隔板(409)的一侧端面下方开设有滑动槽,所述固定隔板(409)上端面对应位置安装有限位块(408),所述限位块(408)滑动设置在滑动槽内,使得所述固定隔板(409)与固定壳体(404)之间相对滑动固定,所述打磨刀片(405)为高韧性低碳钢材质,使得当所述固定隔板(409)作左右滑动时,改变两个所述旋转座(403)之间的间距,以便于调节打磨刀片(405)的打磨弧度。

4.根据权利要求2所述的一种风力发电用叶片加工设备,其特征在于:所述控制组件(3)包括蜗杆(301)、齿轮(304)、导向座(302)以及齿条(303),所述主工作台(1)的左侧端面安装有蜗杆(301),所述蜗杆(301)两端分别通过轴承转动连接在主工作台(1)内部,所述蜗杆(301)的一端伸出主工作台(1),并延伸至外侧与固定摇柄(2)相固定,所述蜗杆(301)上通过螺纹啮合有齿轮(304),所述齿轮(304)安装在导向座(302)内,并通过所述导向座(302)与主工作台(1)相固定,所述齿轮(304)远离蜗杆(301)的一侧啮合有齿条(303),所齿条(303)固定设置在固定隔板(409)的下端面,使得所述固定隔板(409)通过齿轮(304)啮合作用滑动设置在主工作台(1)上。

5.根据权利要求1所述的一种风力发电用叶片加工设备,其特征在于:所述间接转动组件(6)包括机体箱(601)、连接件(602)、固定杆(607)、旋转盘一(606)、旋转盘二(605)以及驱动电机(603),所述主工作台(1)的上端面安装有支撑台座(604),所述支撑台座(604)的另一端固定有机体箱(601),所述机体箱(601)内设置有旋转盘一(606),所述旋转盘一(606)的一侧端面安装有固定杆(607),所述固定杆(607)通过连接件转动设置在机体箱(601)内,所述旋转盘一(606)的下侧配合转动连接有旋转盘二(605),所述机体箱(601)内还安装有驱动电机(603),所述驱动电机(603)的输出轴与旋转盘二(605)相固定。

6.根据权利要求5所述的一种风力发电用叶片加工设备,其特征在于:所述旋转盘一(606)的外圆周上开设有多个弧形凹槽(610)以及矩形缺口(608),所述弧形凹槽(610)与矩形缺口(608)间隔交错设置,所述旋转盘二(605)的横截面呈水滴型结构,且所述旋转盘二(605)的一侧端面焊接有轴杆(609),所述旋转盘二(605)的外圆周与弧形凹槽(610)相互贴合,使得当所述旋转盘二(605)转动至一定角度后,旋转盘二(605)通过轴杆(609)与矩形缺口(608)之间的卡接作用带动旋转盘一(606)转动,转动结束后并通过所述弧形凹槽(610)进行限位固定。

7.根据权利要求5所述的一种风力发电用叶片加工设备,其特征在于:所述紧固组件(5)包括固定盘(501)、夹持板(505)、弹性板(506)、连接弹簧(504)以及弹性气囊(502),所述固定盘(501)靠近间接转动组件(6)的一侧通过旋转件与旋转盘一(606)相固定,所述固定盘(501)的外圆周端面上圆周阵列设置有多组夹持槽,所述夹持槽内相对设有夹持板(505)与弹性板(506),所述夹持板(505)远离弹性板(506)的一侧端面通过连接弹簧(504)与固定盘(501)相固定,所述弹性板(506)与夹持槽内侧壁之间设置有弹性气囊(502),所述弹性气囊(502)通过连接管(503)与设置在固定盘(501)上的微型气泵相连通。

8.根据权利要求7所述的一种风力发电用叶片加工设备,其特征在于:夹持板(505)的端面上还设置有若干组防滑片。
