专利号: 202010194227X
申请人: 穆棱市锐新园林绿化苗木有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

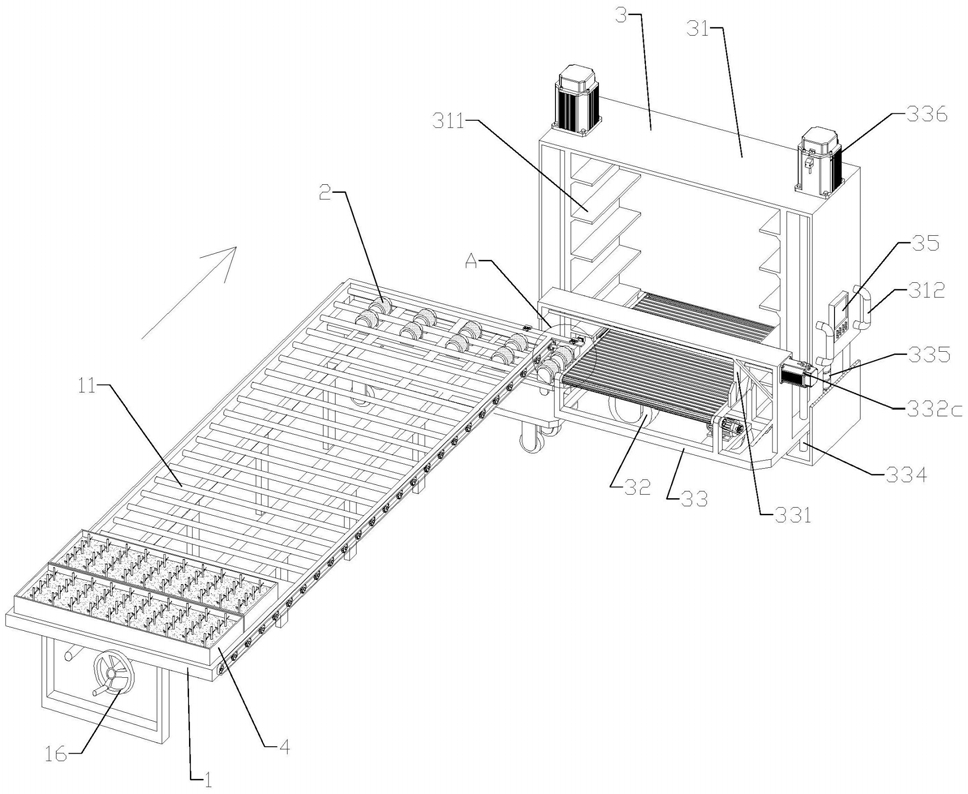

1.苗床送料下料系统,其特征在于:它包括移动苗床、推送机构和小车,所述移动苗床上前后等间距设置有一排转辊,所有所述转辊通过一个转辊驱动电机同步驱动;

所述小车包括方形架体和方形架体底端的车轮,所述方形架体包括顶板、底板、左侧板和右侧板;所述左侧板和右侧板之间设置多层苗盘放置架;所述方形架体的后侧设置一个可竖直移动的托架,所述托架上设置有前后方向运动的传送带,所述托架和传送带的后端位于所述方形架体的后侧,所述传送带和托架的前端延伸到所述方形架体的内部;所述托架上设置有可左右滑动的推板,所述推板连接一个推板驱动机构;

所述推送机构设置在所述移动苗床和小车之间,所述推送机构包括底板、顶板和位于顶板上的多个推送轮,所述推送轮可从两个转辊之间升起;所述底板的下方设置有多个带刹车的万向轮,所述底板和顶板之间通过伸缩杆和气缸连接;所述推送轮的端部连接有推送轮驱动机构。

2.如权利要求1所述的苗床送料下料系统,其特征在于:每个所述转辊的右端分别设置一个链轮,所有所述链轮通过一根链条连接,最前端所述转辊的转轴连接一个齿轮换向器,所述齿轮换向器的左侧设置有输入轴,前侧设置有输出轴;底端的所述苗盘放置架上设置有转辊驱动电机;所述转辊驱动电机的输出轴上设置有方形连接筒,对应的在所述齿轮换向器的输出轴上设置有于所述方形连接筒配合的可伸缩的方形连接块。

3.如权利要求1所述的苗床送料下料系统,其特征在于:所述托架包括支架以及设置在所述左侧板和右侧板上的竖直滑杆、竖直丝杠和竖直丝杠驱动电机;所述支架的左、右两侧分别延伸一个耳板,每个所述耳板上设置有供所述竖直滑杆穿过的竖直通孔和与所述竖直丝杠配合的竖直螺母。

4.如权利要求1所述的苗床送料下料系统,其特征在于:所述传送带上等间距设置多个条形板,每个所述条形板上设置多个竖直开口槽,每个所述竖直开口槽内设置有支撑杆和压缩弹簧,所述支撑杆的顶端设置有轴线与所述支撑杆垂直的滚轮。

5.如权利要求1所述的苗床送料下料系统,其特征在于:所述支架的后端右侧设置有L形支撑板,所述推板驱动机构包括水平滑杆、水平丝杠和水平丝杠驱动电机,所述水平滑杆和水平丝杠的两端设置在所述L形支撑板上;所述推板上设置有可供所述水平滑杆穿过的水平通孔,以及与所述水平丝杠配合的水平螺母。

6.如权利要求1所述的苗床送料下料系统,其特征在于:所述推送轮驱动机构包括带、带轮和推送轮驱动电机;所述带轮设置在所述推送轮的转轴上,所述带轮通过带与所述顶板底壁设置的所述推送轮驱动电机驱动连接。

7.如权利要求1所述的苗床送料下料系统,其特征在于:所述方形架体的右侧设置有把手。

8.如权利要求1所述的苗床送料下料系统,其特征在于:所述移动苗床的前端边框内侧壁上以及前端边框右侧延伸的一个水平板上分别设置一个行程开关,两个所述行程开关串联到所述转辊驱动机构连接的控制线路上,当苗盘触碰到任意一个所述行程开关后,所述转辊驱动机构连接的线路断开。
