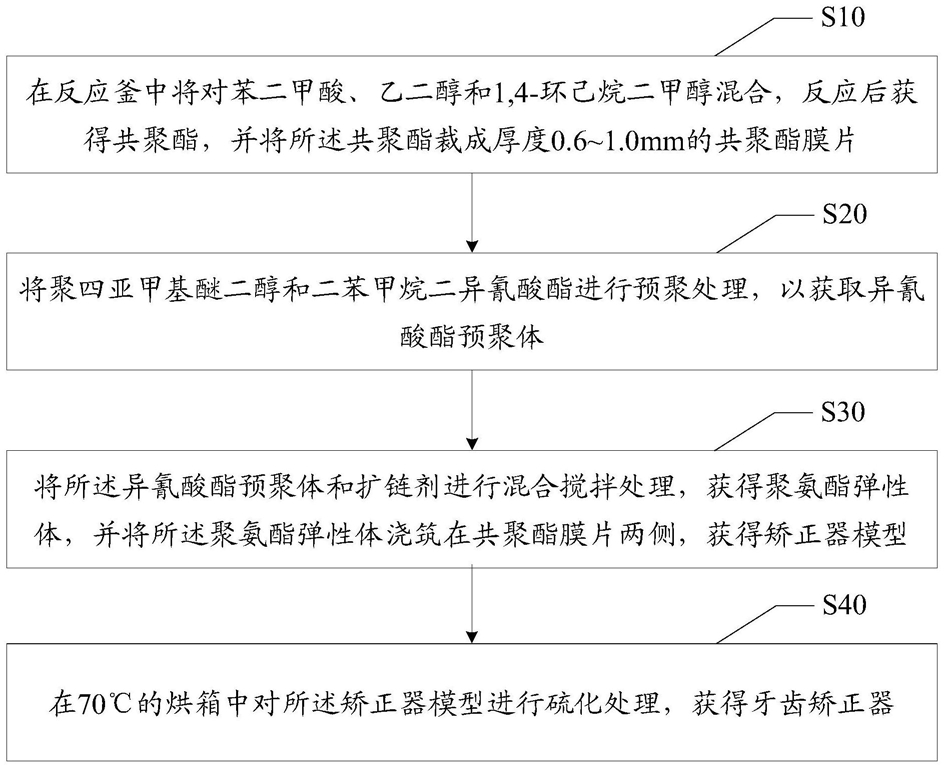

1.一种牙齿矫正器制备方法,其特征在于,所述牙齿矫正器制备方法包括:在反应釜中将对苯二甲酸、乙二醇和含量大于50%的1,4‑环己烷二甲醇混合,反应后获得共聚酯PCTG,并将所述共聚酯裁成厚度0.6~1.0mm的共聚酯膜片;
将分子量为1000g/mol的聚四亚甲基醚二醇和由 50%的4,4’‑二苯甲烷二异氰酸酯和
50%的2,4’‑二苯甲烷二异氰酸酯混合而成的二苯甲烷二异氰酸酯进行预聚处理,以获取异氰酸酯预聚体;
将所述异氰酸酯预聚体和扩链剂进行混合搅拌处理,获得聚氨酯弹性体,并将所述聚氨酯弹性体浇筑在共聚酯膜片两侧,获得矫正器模型;
在烘箱中对所述矫正器模型进行硫化处理,获得牙齿矫正器。
2.如权利要求1所述的牙齿矫正器制备方法,其特征在于,将聚四亚甲基醚二醇和二苯甲烷二异氰酸酯进行预聚处理,以获取异氰酸酯预聚体的步骤包括:将聚四亚甲基醚二醇和二苯甲烷二异氰酸酯进行预聚处理,以生成第一混合物;
对所述第一混合物进行真空脱泡处理,以获得异氰酸酯预聚体。
3.如权利要求1所述的牙齿矫正器制备方法,其特征在于,将所述聚氨酯弹性体浇筑在共聚酯膜片两侧的步骤包括:
将所述聚氨酯弹性体浇筑在所述共聚酯膜片两侧,并通过涂膜器将所述共聚酯膜两侧的聚氨酯弹性体的厚度分别控制在0.05mm~0.1mm。
4.如权利要求1所述的牙齿矫正器制备方法,其特征在于,将所述异氰酸酯预聚体和扩链剂进行混合搅拌处理的步骤之前还包括:将1,4丁二醇和三羟甲基丙烷按重量比6:4的比例进行混合搅拌处理,并将所获取到的第二混合物进行真空除水处理,以生成扩链剂。
5.如权利要求4所述的牙齿矫正器制备方法,其特征在于,将所获取到的第二混合物进行真空除水处理,以生成扩链剂的步骤包括:将所获取到的第二混合物在110℃下进行真空除水处理,并获取经过真空除水处理后的第二混合物的含水量;
若所述含水量低于500ppm,则确认所述第二混合物为扩链剂。
6.如权利要求1所述的牙齿矫正器制备方法,其特征在于,将所述异氰酸酯预聚体和扩链剂进行混合搅拌处理的步骤包括:在聚氨酯弹性体浇注机中将80℃的异氰酸酯预聚体和40℃的扩链剂进行混合搅拌处理。
7.如权利要求6所述的牙齿矫正器制备方法,其特征在于,将所述异氰酸酯预聚体和扩链剂进行混合搅拌处理的步骤包括:将异氰酸酯预聚体和扩链剂按照重量比100:9的比例进行混合搅拌处理。
8.一种牙齿矫正器,其特征在于,所述牙齿矫正器由权利要求1‑7中任一项所述的牙齿矫正器制备方法制备。
