专利号: 2020101884664
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

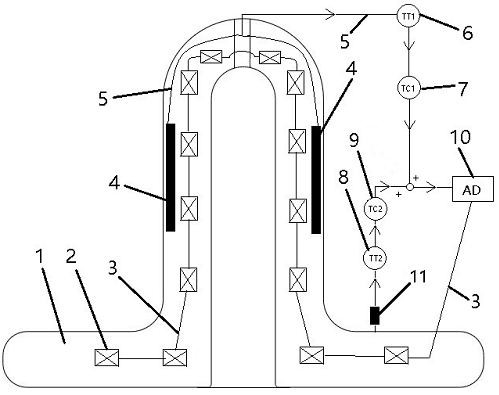

1.一种带PID控制的恒温孵化器,其特征在于:包括孵化器主体(1),所述孵化器主体(1)的内部固定设置有多个由线圈导线(3)串联连接、用于将外部电能转化为热能的加热线圈(2),所述加热线圈(2)通过前馈控制回路和反馈控制回路调节电流强度进而改变生热量。

2.根据权利要求1所述的一种带PID控制的恒温孵化器,其特征在于:所述反馈控制回路为闭环控制回路,包括由控制数据线(5)依次连接设置于孵化器主体(1)内部的测温热电偶A(4)、将测温热电偶A(4)测量的温度模拟信号转变为电信号的温度变送器A(6)、接收温度变送器A(6)发出的标准电信号的PID反馈控制器(7)和接收PID反馈控制器(7)输出值的电流调节器(10),所述电流调节器(10)的输入端连接电源、输出端连接加热线圈(2)。

3.根据权利要求1所述的一种带PID控制的恒温孵化器,其特征在于:所述前馈控制回路为开环控制回路,包括由控制数据线(5)依次连接的设置于孵化器主体(1)外部水体内的测温热电偶B(11)、将测温热电偶B(11)测量的温度模拟信号转变为电信号的温度变送器B(8)、接收温度变送器B(8)发出的标准电信号的PID前馈控制器(9)和接收PID前馈控制器(9)输出值的电流调节器(10),所述电流调节器(10)的输入端连接电源、输出端连接加热线圈(2)。

4.根据权利要求2或3所述的一种带PID控制的恒温孵化器,其特征在于:所述孵化器主体(1)包括保持孵化器稳定的底座(12)和设置于底座(12)上的用于附着鱼卵的柱状体(13),所述柱状体(13)内部中空且顶部开有用于充水排气的顶部通孔(14)。

5.根据权利要求4所述的一种带PID控制的恒温孵化器,其特征在于:所述测温热电偶A(4)固定设置于柱状体(13)内部靠近外表面的位置且控制数据线(5)通过顶部通孔(14)与温度变送器A(6)连接。

6.根据权利要求5所述的一种带PID控制的恒温孵化器,其特征在于:所述测温热电偶A(4)设置为多个且为并联设置。

7.根据权利要求4所述的一种带PID控制的恒温孵化器,其特征在于:所述测温热电偶B(11)设置为多个且为并联设置。

8.根据权利要求4所述的一种带PID控制的恒温孵化器,其特征在于:所述加热线圈(2)和线圈导线(3)固定设置于底座(12)和柱状体(13)的内部。

9.根据权利要求4所述的一种带PID控制的恒温孵化器,其特征在于:所述孵化器主体(1)为一体式结构。
