专利号: 2020101843490
申请人: 杨成
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

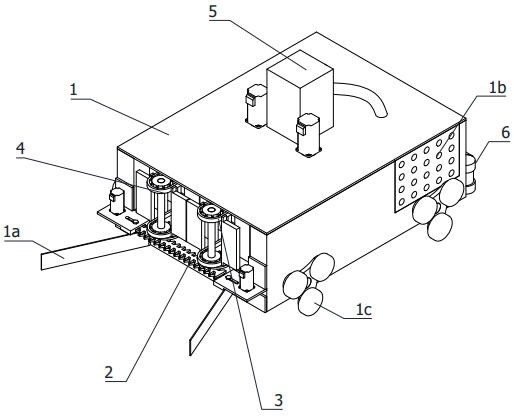

1.一种韭菜收割机,其特征在于,包括有受力车体(1)、对向式切割机构(2)、第一拨料机构(3)、第二拨料机构(4)、保湿机构(5)和化肥播撒机构(6);

对向式切割机构(2)位于受力车体(1)的一端,并且对向式切割机构(2)与受力车体(1)固定连接,受力车体(1)上设有导流板(1a)和储料室(1b),导流板(1a)分别安装于对向式切割机构(2)的两侧,储料室(1b)位于受力车体(1)的内部,第一拨料机构(3)和第二拨料机构(4)安装于对向式切割机构(2)和储料室(1b)之间,保湿机构(5)安装于受力车体(1)的顶部,并且保湿机构(5)的工作端位于储料室(1b)内部,化肥播撒机构(6)安装于受力车体(1)的一端,并且化肥播撒机构(6)远离对向式切割机构(2);

对向式切割机构(2)包括有第一伸缩切断机构(2a)和第二伸缩切断机构(2b),第一伸缩切断机构(2a)和第二伸缩切断就均位于受力车体(1)的头部,第一伸缩切断机构(2a)和第二伸缩切断机构(2b)的工作端互相贴近,第一伸缩切断机构(2a)和第二伸缩切断机构(2b)均与受力车体(1)固定连接;

第一伸缩切断机构(2a)和第二伸缩切断机构(2b)的结构一致,第一伸缩切断机构(2a)包括有切刀(2a1)、固定板(2a2)、第一伺服电机(2a3)、第一连杆(2a4)、第二连杆(2a5)和连接滑动柱(2a6),固定板(2a2)上设有轨道、切刀(2a1)的与轨道滑动连接,固定板(2a2)上还设有槽道,切刀(2a1)的一端与第二连杆(2a5)的一端通过连接滑动柱(2a6)可转动连接,连接滑动柱(2a6)与槽道滑动连接,第二连杆(2a5)的另一端与第一连杆(2a4)一端铰接,第一伺服电机(2a3)安装于固定板(2a2)上,并且第一伺服电机(2a3)的输出端与第一连杆(2a4)的另一端固定连接,固定板(2a2)与受力车体(1)固定连接;

第一拨料机构(3)和第二拨料机构(4)的结构一致、第一拨料机构(3)包括有主动轮(3a)、从动轮(3b)、第二伺服电机(3c)、链条(3d)和皮片(3e),从动轮(3b)位于对向式切割机构(2)的顶部,并从动轮(3b)与受力车体(1)可转动连接,主动轮(3a)位于储料室(1b)的进料口,并且主动轮(3a)与受力车体(1)可转动连接,主动轮(3a)和从动轮(3b)之间通过链条(3d)传动连接,皮片(3e)安装于链条(3d)上,并且皮片(3e)沿链条(3d)的走向间隔设置,第二伺服电机(3c)位于受力车体(1)的顶部,第二伺服电机(3c)与受力车体(1)固定连接,第二伺服电机(3c)的输出端贯穿受力车体(1)与主动轮(3a)的受力端连接;

主动轮(3a)与从动轮(3b)的结构一致,主动轮(3a)包括有第一齿轮(3a1)、第二齿轮(3a2)和转动杆(3a3),第一齿轮(3a1)位于转动杆(3a3)的一端,并且第一齿轮(3a1)与转动杆(3a3)固定连接,第二齿轮(3a2)位于转动杆(3a3)的另一端,并且第二齿轮(3a2)与转动杆(3a3)固定连接,转动杆(3a3)的位于受力车体(1)内,并且转动杆(3a3)与受力车体(1)可转动连接,转动杆(3a3)与第二伺服电机(3c)的输出端固定连接;

保湿机构(5)包括有、第一喷头(5a)、第二喷头(5b)、第一输送管(5c)、第二输送管(5d)、水泵(5e)和水箱(5f),水箱(5f)位于受力车体(1)的顶部,并且水箱(5f)与受力车体(1)固定连接,水泵(5e)安装于水箱(5f)的出水口,第一喷头(5a)和第二喷头(5b)均安装于储料室(1b)的内部,第一输送管(5c)的出水口与第一喷头(5a)的进水口连接,第一输送管(5c)的进水口与水泵(5e)的出水口连接,第二输送管(5d)的出水口与第二喷头(5b)的进水口连接,第二输送管(5d)的进水口与水泵(5e)的出水口连接;

化肥播撒机构(6)包括有料兜(6a)、第一振动电机(6b)和第二振动电机(6c),料兜(6a)位于受力车体(1)的尾部,并且料兜(6a)与受力车体(1)固定连接,料兜(6a)的底部设有漏孔(6a1),第一振动电机(6b)和第二振动电机(6c)分别位于料兜(6a)的两侧,并且第一振动电机(6b)和第二振动电机(6c),均与料兜(6a)固定连接。

2.根据权利要求1所述的一种韭菜收割机,其特征在于,切刀(2a1)的形状为鱼刺状,切刀(2a1)的工作端由若干个三角形组成,每个三角形的首位相连。

3.根据权利要求1所述的一种韭菜收割机,其特征在于,储料室(1b)包括有第一导向板(1b1)、第二导向板(1b2)、第一通风板(1b3)、第二通风板(1b4)和门板(1b5),第一导向板(1b1)和第二导向板(1b2)均安装于受力车体(1)的内部,第一导向板(1b1)和第二导向板(1b2)分别位于第一拨料机构(3)和第二拨料机构(4)的出料端,第一通风板(1b3)和第二通风板(1b4)分别安装于受力车体(1)的两侧,门板(1b5)安装于受力车体(1)的尾部,通过第一导向板(1b1)、第二导向板(1b2)、第一通风板(1b3)、第二通风板(1b4)和门板(1b5)的包围形成储料室(1b)。

4.根据权利要求1所述的一种韭菜收割机,其特征在于,受力车体(1)的四角均设有越野车轮(1c),越野车轮(1c)包括有轮轴(1c1)、异形盘(1c2)和连动轮(1c3),异形盘(1c2)通过轮轴(1c1)与受力车体(1)可转动连接,连动轮(1c3)有三个,三个连动轮(1c3)环绕异形盘(1c2)设置,并且三个连动轮(1c3)均与异形盘(1c2)可转动连接。
