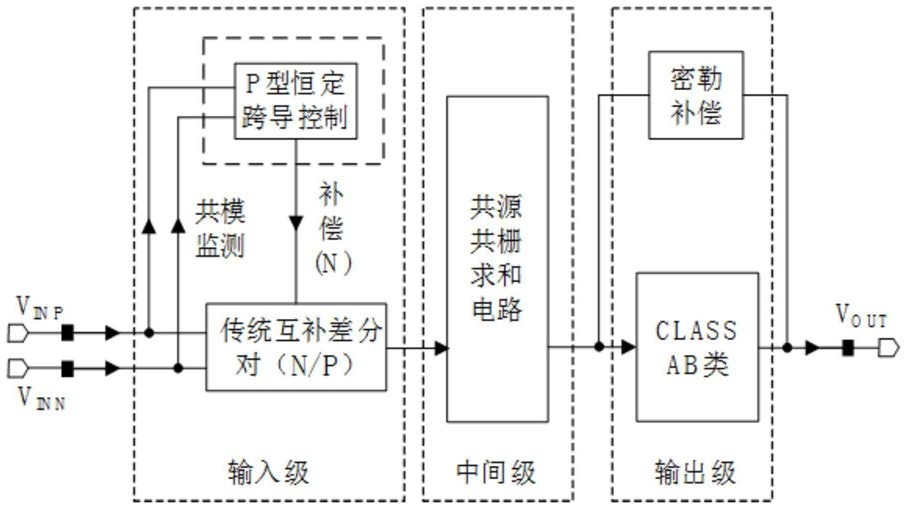

1.一种低功耗恒定跨导轨对轨运算放大器，其特征在于，包括输入级，输入级由N/P型互补差分对和P型跨导恒定控制结构连接构成，输出级采用浮动电流源的互补推挽式AB类，输入级与输出级之间还设置有共源共栅求和电路，共模信号经输入级将共模电压信号转换成电流信号，实现信号的初步放大和对共模噪声的抑制，再经过中间级共源共栅求和电路进行电流的求和放大，将放大后的电流信号转换成电压信号传送到输出级，最后经互补推挽式AB类输出级对电压信号进行宽摆幅输出。

2.根据权利要求1所述的一种低功耗恒定跨导轨对轨运算放大器，其特征在于，所述输入级具体结构为：包括由P型MOS管M5和P型MOS管M6构成的P型恒定跨导控制结构，其中，P型MOS管M5的栅极和P型MOS管M6的栅极分别接共模输入正负端，以达到对共模输入电压的实时监测，P型MOS管M5的漏极和P型MOS管M6的漏极相连后又与N/P型互补差分对的输出端连接，P型MOS管M5的源极和P型MOS管M6的源极相连后与N/P型互补差分对的输入端连接。

3.根据权利要求2所述的一种低功耗恒定跨导轨对轨运算放大器，其特征在于，所述N/P型互补差分对的结构为：包括由N型MOS管M1和N型MOS管M2组成的N型输入对管，其中，N型MOS管M1的源极和N型MOS管M2的源极相连后与所述P型MOS管M6的漏极连接，同时，N型MOS管M1的源极和N型MOS管M2的源极相连后还与N型MOS管M8的漏极连接，N型MOS管M8的源极分别与共源共栅求和电路、以及输出级连接，N型MOS管M1的漏极和N型MOS管M2的漏极分别连接至共源共栅求和电路，N型MOS管M1的栅极和N型MOS管M2的栅极分别接共模输入正负端，同时，N型MOS管M1的栅极还与P型MOS管M3的栅极相连，P型MOS管M3的栅极相连的漏极与所述共源共栅求和电路连接，N型MOS管M2的栅极还与P型MOS管M4的栅极相连，P型MOS管M4的漏极与所述共源共栅求和电路连接，P型MOS管M3的源极和P型MOS管M4的源极相连后共同连接至P型MOS管M7的漏极，P型MOS管M7的漏极同时还与P型MOS管M5的源极和P型MOS管M6的源极相连，P型MOS管M7的源极与电源VDD连接。

4.根据权利要求3所述的一种低功耗恒定跨导轨对轨运算放大器，其特征在于，所述共源共栅求和电路具体结构为：包括由8个MOS管M17～M24共同组成，其中，P型MOS管M17、P型MOS管M19、N型MOS管M21、N型MOS管M23为一组，与另外由P型MOS管M18、P型MOS管M20、N型MOS管M22、N型MOS管M24构成的一组一一对应构成折叠共源共栅放大器；

其中，P型MOS管M17的漏极与P型MOS管M19的源极连接，同时，P型MOS管M17的漏极与P型MOS管M19的源极连接后还与所述N型MOS管M1的漏极连接，P型MOS管M19的漏极通过所述输出级的浮动电流源后与N型MOS管M21的漏极连接，N型MOS管M21的源极又与N型MOS管M23的漏极连接，N型MOS管M21的源极同时还与所述P型MOS管M3的漏极连接，N型MOS管M23的源极还与所述N型MOS管M8的源极连接；

另一组中，P型MOS管M18的漏极与P型MOS管M20的源极连接，同时，P型MOS管M18的漏极与P型MOS管M20的源极连接后还与所述N型MOS管M2的漏极连接，P型MOS管M20的漏极通过所述输出级的浮动电流源后与N型MOS管M22的漏极连接，N型MOS管M22的源极又与N型MOS管M24的漏极连接，N型MOS管M22的源极同时还与所述P型MOS管M4的的漏极连接，N型MOS管M24的源极还与所述N型MOS管M8的源极连接；

所述P型MOS管M17和P型MOS管M18共栅极，P型MOS管M19和P型MOS管M20共栅极，N型MOS管M21和N型MOS管M22共栅极，N型MOS管M23和N型MOS管M24共栅极。

5.根据权利要求4所述的一种低功耗恒定跨导轨对轨运算放大器，其特征在于，所述输出级由MOS管M11～M14构成浮动电流源，由MOS管M15～M16构成推挽式输出电路，R1、R2和C1、C2分别作为调零电阻和密勒补偿电容。

6.根据权利要求5所述的一种低功耗恒定跨导轨对轨运算放大器，其特征在于，所述输出级具体结构为：包括与所述P型MOS管M19连接的P型MOS管M11，P型MOS管M11的源极与P型MOS管M19的漏极连接，P型MOS管M11的源极同时还与所述推挽式输出电路连接，P型MOS管M11的漏极与N型MOS管M12的源极连接，同时，P型MOS管M11的源极还与N型MOS管M12的漏极连接，N型MOS管M12的源极同时还与所述N型MOS管M21的漏极连接，N型MOS管M12同时还与所述推挽式输出电路连接；

还包括P型MOS管M13，P型MOS管M13的源极与所述P型MOS管M20的漏极连接，P型MOS管M13的漏极与N型MOS管M14的源极连接，同时，P型MOS管M13的源极还与N型MOS管M14的漏极连接，N型MOS管M14的源极同时还与所述N型MOS管M222的漏极连接；

所述P型MOS管M11和P型MOS管M13共栅极；N型MOS管M12和N型MOS管M14共栅极；

上述P型MOS管M11、P型MOS管M13、N型MOS管M12和N型MOS管M14共同构成浮动电流源。

7.根据权利要求6所述的一种低功耗恒定跨导轨对轨运算放大器，其特征在于，所述推挽式输出电路包括P型MOS管M15，P型MOS管M15的源极与所述P型MOS管M17的源极、P型MOS管M18的源极共同与电源VDD连接，P型MOS管M15的栅极与所述P型MOS管M11的源极连接，P型MOS管M15的漏极与N型MOS管M16的漏极连接，N型MOS管M16的栅极与所述N型MOS管M12的源极连接，N型MOS管M16的源极与所述N型MOS管M23的源极、N型MOS管M24的源极、N型MOS管M8的源极连接；

所述P型MOS管M15的栅极和N型MOS管M16的栅极之间还依次连接有电阻R1、电容C1、电容C2、电阻R2，电容C1、电容C2之间设节点与所述P型MOS管M15的漏极连接，并同时连接至输出电源Vout。
