专利号: 2020101763640
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种夹持式保护轴承装置,其特征在于,包括:

轴承Ⅰ(11),所述轴承Ⅰ(11)设置在转子(1)的端部;

驱动单元(2),所述驱动单元(2)被螺纹装配,所述驱动单元(2)的内周与所述转子(1)外周间隙配合,所述驱动单元(2)的驱动端具有锥形面,所述转子(1)失稳后与所述驱动单元(2)接触,所述驱动单元(2)随之转动并产生轴向位移;

夹持单元,所述夹持单元包括至少两个夹持件(3),至少两个所述夹持件(3)的夹持端(31)在所述锥形面的带动下靠近并夹持所述轴承Ⅰ(11)。

2.根据权利要求1所述的一种夹持式保护轴承装置,其特征在于,所述转子(1)失稳带动所述驱动单元(2)轴向运动时,所述驱动单元(2)的锥形面可施力使所述支承件(3)产生弹性变形以靠近并夹持所述轴承Ⅰ(11)。

3.根据权利要求2所述的一种夹持式保护轴承装置,其特征在于,所述驱动单元(2)包括驱动轴套(21),所述驱动轴套(21)的外周面设置有外螺纹(211),所述驱动轴套(21)的靠近所述轴承Ⅰ(11)的端部设置有内锥形面(212),所述支承件(3)的支承端(31)伸入到所述内锥形面(212)内并间隙位于所述轴承Ⅰ(11)的径向外侧。

4.根据权利要求3所述的一种夹持式保护轴承装置,其特征在于,所述内锥形面(212)的内径自开口向内逐渐减小,所述驱动轴套(21)在所述转子(1)的带动下朝向所述支承件(3)运动。

5.根据权利要求3或4所述的一种夹持式保护轴承装置,其特征在于,所述支承端(31)朝向所述内锥形面(212)的一面为与所述内锥形面(212)相适应的锥形弧面,所述支承端(31)朝向所述轴承Ⅰ(11)的一面为圆弧面。

6.根据权利要求2所述的一种夹持式保护轴承装置,其特征在于,所述转子(1)失稳带动所述驱动单元(2)产生轴向位移时,所述驱动单元(2)的锥形面推动所述支承件(3)发生偏转以靠近并夹持所述轴承Ⅰ(11)。

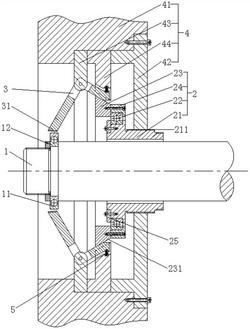

7.根据权利要求6所述的一种夹持式保护轴承装置,其特征在于,所述驱动单元(2)的外周面设置有外螺纹(211),所述驱动单元的靠近所述轴承Ⅰ(11)的端部设置有外锥形面(231),所述支承件(3)的支承端(31)位于所述轴承Ⅰ(11)的外周,所述支承件(3)的另一端位于所述外锥形面(231)的径向外侧。

8.根据权利要求7所述的一种夹持式保护轴承装置,其特征在于,所述驱动单元(2)包括驱动轴套(21)、轴承Ⅱ(22)和驱动块(23),所述驱动轴套(21)的靠近所述轴承Ⅰ(11)的一端通过轴承Ⅱ(22)转动连接有驱动块(23),所述驱动轴套(21)的另一端外周面设置有外螺纹(211)以被螺纹装配,所述驱动块(23)的外周面为外锥形面(231)。

9.根据权利要求7或8所述的一种夹持式保护轴承装置,其特征在于,所述支承件(3)呈弯折状,所述支承件(3)的弯折处铰接连接在支撑单元(4)上,所述支承件(3)与所述支撑单元(4)之间设置有复位件(5),所述支承件(3)的支承端(31)在所述复位件(5)的复位作用下远离所述轴承Ⅰ(11)。

10.根据权利要求7所述的一种夹持式保护轴承装置,其特征在于,所述支承端(31)与所述轴承Ⅰ(11)相接的一面为圆弧面,所述支承件(3)的另一端与所述驱动单元(2)相接的一面为锥形弧面。
