专利号: 2020101712992
申请人: 南京涵铭置智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-12-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

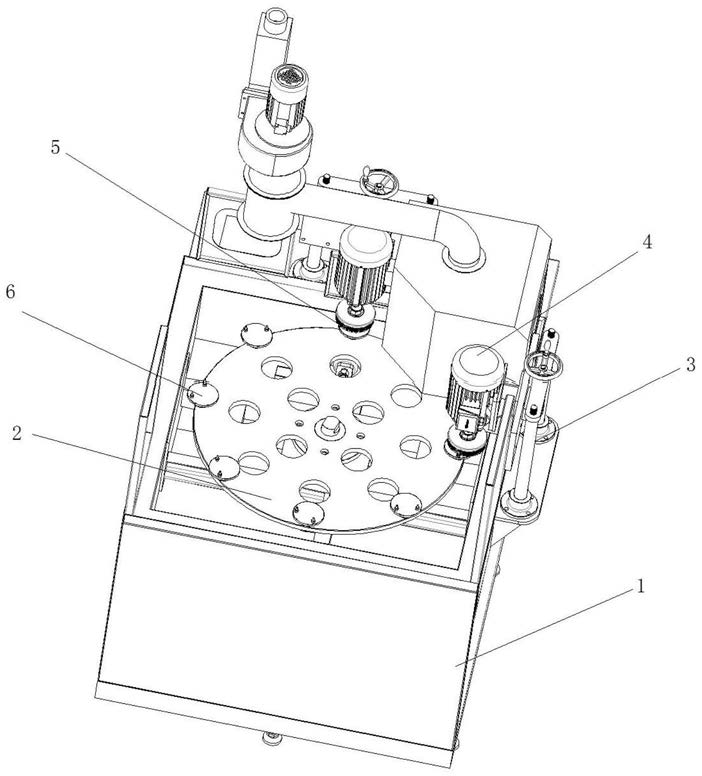

1.一种端盖去毛刺用的清洗机,其特征在于,包括:

机身;安装在所述机身的上表面的调速组件;与所述调速组件传动连接的放置盘;设置在所述机身两侧的升降组件;与所述升降组件传动连接的旋转电机;以及传动连接于所述旋转电机的毛刷;

其中,所述调速组件包括:调速箱;设置在所述调速箱内部的驱动电机;传动连接于所述驱动电机的减速组件;安装在所述调速箱内部且位于所述减速组件一侧的第一转轴;设置在所述调速箱内部且位于所述第一转轴一侧的第二转轴;安装在所述调速箱内部且位于所述第二转轴一侧的第三转轴;设置在所述调速箱内且与第三转轴相邻的拨杆一和拨杆二;安装在所述第三转轴与所述拨杆一之间的第四转轴;活动安装在所述拨杆一上的拨片一;以及活动安装在所述拨杆二上的拨片二;

还包括:依次设置在所述第一转轴上的第一齿轮、三轴齿轮和第二齿轮;依次安装在所述第二转轴上的副齿轮、第三齿轮、第四齿轮、第五齿轮和第六齿轮;与所述拨杆一的末端旋转连接的调速轮一;套接在所述第四转轴上的调速轮三;以及与所述拨杆二的末端旋转连接的调速轮二;

所述调速轮一和调速轮二套接在所述第三转轴上,所述第一齿轮与所述减速组件传动啮合,所述三轴齿轮的大齿轮与所述第四齿轮相啮合,所述三轴齿轮的小齿轮与所述第三齿轮相啮合,所述第五齿轮与所述第一齿轮相啮合;所述第二齿轮与所述副齿轮相啮合;所述调速轮三与所述第五齿轮相啮合;

拨动拨杆一,所述调速轮一与所述调速轮三相啮合;拨动拨杆二,所述调速轮二与所述第三齿轮相啮合;所述第三转轴与所述放置盘的圆心位置固定连接;

所述调速轮一的外径大于所述调速轮二的外径;所述第三齿轮的外径等于所述第五齿轮的外径大于所述调速轮三的外径一种端盖去毛刺用的清洗机;减速组件包括:传动连接于所述驱动电机的第七齿轮;与所述第七齿轮同轴连接的第一锥齿轮;与所述第一锥齿轮同时啮合的第二锥齿轮和第三锥齿轮;同时与所述第二锥齿轮与所述第三锥齿轮相啮合的第四锥齿轮,以及与所述第四锥齿轮同轴连接的第八齿轮;所述第二锥齿轮与所述第三锥齿轮通过传动轴连接;所述第八齿轮与所述第一齿轮相啮合;

所述拨片一和拨片二包括:分别套接在所述拨杆一和所述拨杆二上的套管;开设在所述套管上的固定孔;与所述套管的一端固定连接的连接板,所述连接板的末端开设有卡槽;

所述调速轮一和调速轮二的一端面均固定设置有连接座,所述连接座的外表面设置有U型槽;所述卡槽卡接在所述U型槽内。

2.根据权利要求1所述的一种端盖去毛刺用的清洗机,其特征在于,所述拨杆一和所述拨杆二的中间位置均开设有三个圆形定位槽。

3.根据权利要求1所述的一种端盖去毛刺用的清洗机,其特征在于,所述升降组件包括:安装在所述机身上的控制箱;设置在所述控制箱一侧的正反转电机;传动连接于所述正反转电机且位于所述控制箱内部的第一旋转轴;套接在所述第一旋转轴上的第九齿轮;从上至下依次安装在所述第一旋转轴上的第二旋转轴和第三旋转轴;固定在所述第二旋转轴上的第十齿轮;安装在所述第三旋转轴上的第十一齿轮;设置在所述第三旋转轴上且位于所述控制箱外的第十二齿轮;竖直固定在所述控制箱且与所述第十二齿轮同侧的导向条;

套接在所述导向条上的移动块;安装在所述导向条两端的导向轮;以及与所述导向轮和所述第十二齿轮相啮合的链条;

所述第九齿轮与所述第十齿轮相啮合,所述第十一齿轮与所述第十齿轮相啮合;所述移动块与所述链条通过螺钉固定连接;所述移动块还与所述旋转电机通过螺钉固定连接一种端盖去毛刺用的清洗机;所述第十二齿轮的一侧安装有张紧轮,所述张紧轮与所述链条相啮合。

4.根据权利要求1所述的一种端盖去毛刺用的清洗机,其特征在于,放置盘的上表面设置有若干个放置口。

5.使用权利要求1至4中任一项所述的一种端盖去毛刺用的清洗机,其特征在于,所述端盖去毛刺清洗机的清洗方法具体包括以下步骤:步骤一、通过调节升降组件中的移动块的高度,控制旋转电机所在的高度;

步骤二、将待清洁的端盖放在放置槽内;

步骤三、开启旋转电机;

步骤四、调节调控组件中的拨杆一上的拨片一,使调速轮一与调速轮三相啮合,转速变慢;

步骤五、调节调控组件中的拨杆二上的拨片二,使调速轮二与所述第三齿轮相啮合,转速变快。
