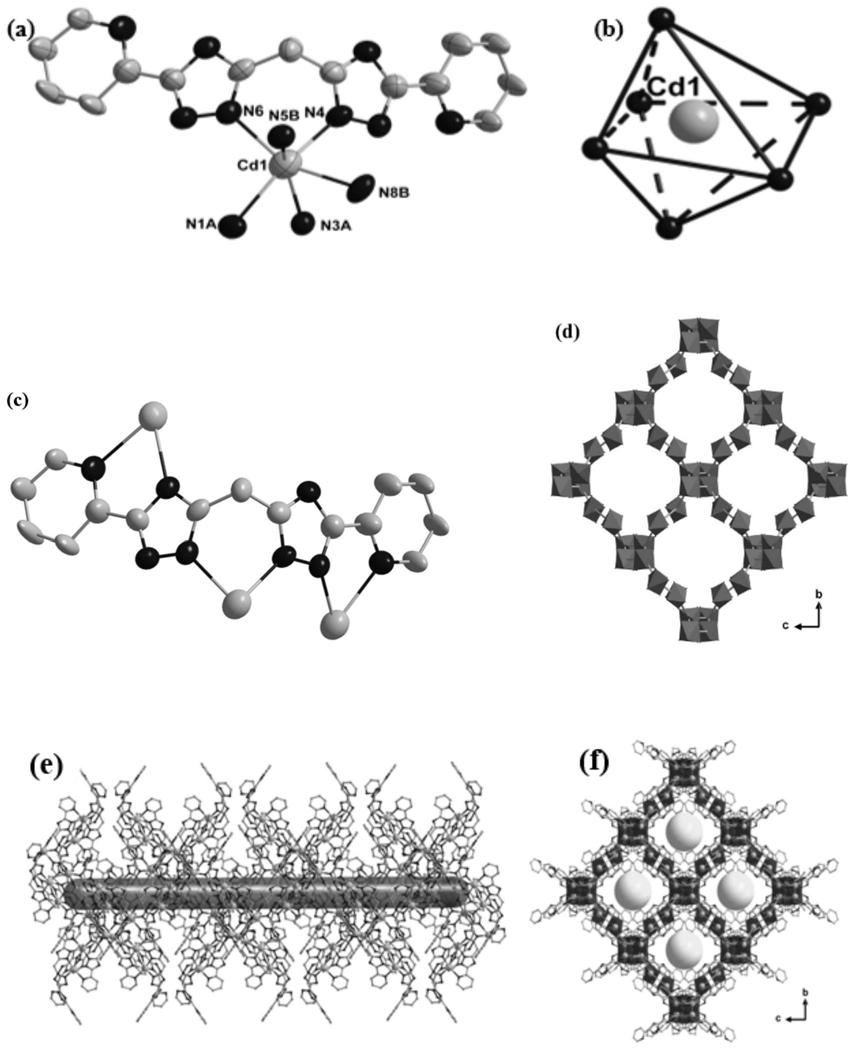

1.一种四方晶系Cd‑MOF晶体材料,其特征在于:该材料的分子式为:[Cd(L)]·H2O,其中,L表示二(4‑(2‑吡啶基)‑(5‑1H‑1,2,4‑三氮唑基))甲烷脱去两个氢原子,带两个单位负电荷;
该材料属于四方晶系,I41/a空间群,晶胞参数为:a = 22.3332(12)Å,b = 22.3332(12)o o o ‑3Å,c =20.446(2)Å,α = 90.00 , β = 90.00 , γ = 90.00 , Z =16, Dcalc=1.127g·cm 。
2.权利要求1所述的四方晶系Cd‑MOF晶体材料的合成方法,其特征在于:取二(4‑(2‑吡啶基)‑(5‑1H‑1,2,4‑三氮唑基))甲烷和Cd(Ac)2·2H2O置于混合溶剂中,在NaN3存在的条件下于加热条件下反应,反应物冷却,有晶体析出,收集晶体,即得;其中,所述的混合溶剂为水与N,N‑二甲基甲酰胺的组合物。
3.根据权利要求2所述的合成方法,其特征在于:所述混合溶剂的组成中,水与N,N‑二甲基甲酰胺的体积比为1:1‑4。
4.根据权利要求2所述的合成方法,其特征在于:反应在≥50℃的条件下进行。
5.根据权利要求2所述的合成方法,其特征在于:反应在100‑160℃的条件下进行。
6.权利要求1所述的四方晶系Cd‑MOF晶体材料在检测阴离子、阳离子或硝基芳烃中的应用;其中,
2‑ 2‑ ‑
所述的阴离子为选自CrO4 、Cr2O7 和MnO4中的至少一种;
3+
所述的阳离子为Fe ;
所述的硝基芳烃为4‑硝基苯酚和/或苦味酸。
