专利号: 2020101704464
申请人: 郭思源
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种通过电磁控制翻转方向的快递分拣小车,其特征在于,包括:分拣车本体、运载轮组、货物卸载机构;所述运载轮组设于所述分拣车本体的底部,所述货物卸载机构设于所述分拣车本体的顶部;

所述货物卸载机构包括:基座、翻转式货斗、翻转换向组件、翻转驱动组件;

所述翻转式货斗具有左侧翻转轴及右侧翻转轴,所述基座上开设有左侧翻转支撑槽及右侧翻转支撑槽,所述左侧翻转轴可转动地收容于所述左侧翻转支撑槽中或从所述左侧翻转支撑槽中脱离,所述右侧翻转轴可转动地收容于所述右侧翻转支撑槽中或从所述右侧翻转支撑槽中脱离;

所述翻转换向组件包括:电磁铁、左侧磁吸块、右侧磁吸块、中间连杆;所述电磁铁滑动设于所述基座上,所述中间连杆固定设于所述电磁铁上,所述左侧磁吸块和所述右侧磁吸块固定于所述基座上并分别位于所述电磁铁的两端;所述中间连杆的两端分别设有左侧活动杆和右侧活动杆,所述左侧活动杆封闭所述左侧翻转支撑槽的槽口或从所述左侧翻转支撑槽的槽口处脱离,所述右侧活动杆封闭所述右侧翻转支撑槽的槽口或从所述右侧翻转支撑槽的槽口处脱离;

所述翻转驱动组件包括:翻转驱动部、翻转滑动杆、左侧翻转齿轮、右侧翻转齿轮;所述翻转滑动杆滑动设于所述基座上,所述翻转驱动部与所述翻转滑动杆驱动连接,所述翻转滑动杆的两端分别开设有左侧翻转直齿和右侧翻转直齿,所述左侧翻转齿轮键连接于所述左侧翻转轴上并与所述左侧翻转直齿啮合或脱离,所述右侧翻转齿轮键连接于所述右侧翻转轴上并与所述右侧翻转直齿啮合或脱离。

2.根据权利要求1所述的通过电磁控制翻转方向的快递分拣小车,其特征在于,所述翻转式货斗为四方形盘体结构。

3.根据权利要求2所述的通过电磁控制翻转方向的快递分拣小车,其特征在于,所述翻转式货斗的边缘环绕设有阻挡边。

4.根据权利要求1所述的通过电磁控制翻转方向的快递分拣小车,其特征在于,所述翻转驱动部为电机丝杆驱动结构。

5.根据权利要求1所述的通过电磁控制翻转方向的快递分拣小车,其特征在于,所述运载轮组包括:运载底盘、左侧夹持滚轮及右侧夹持滚轮;所述左侧夹持滚轮及所述右侧夹持滚轮转动设于所述运载底盘上。

6.根据权利要求5所述的通过电磁控制翻转方向的快递分拣小车,其特征在于,所述运载轮组还包括与所述左侧夹持滚轮和所述右侧夹持滚轮驱动连接的滚轮驱动部。

7.根据权利要求6所述的通过电磁控制翻转方向的快递分拣小车,其特征在于,所述滚轮驱动部为马达驱动结构。

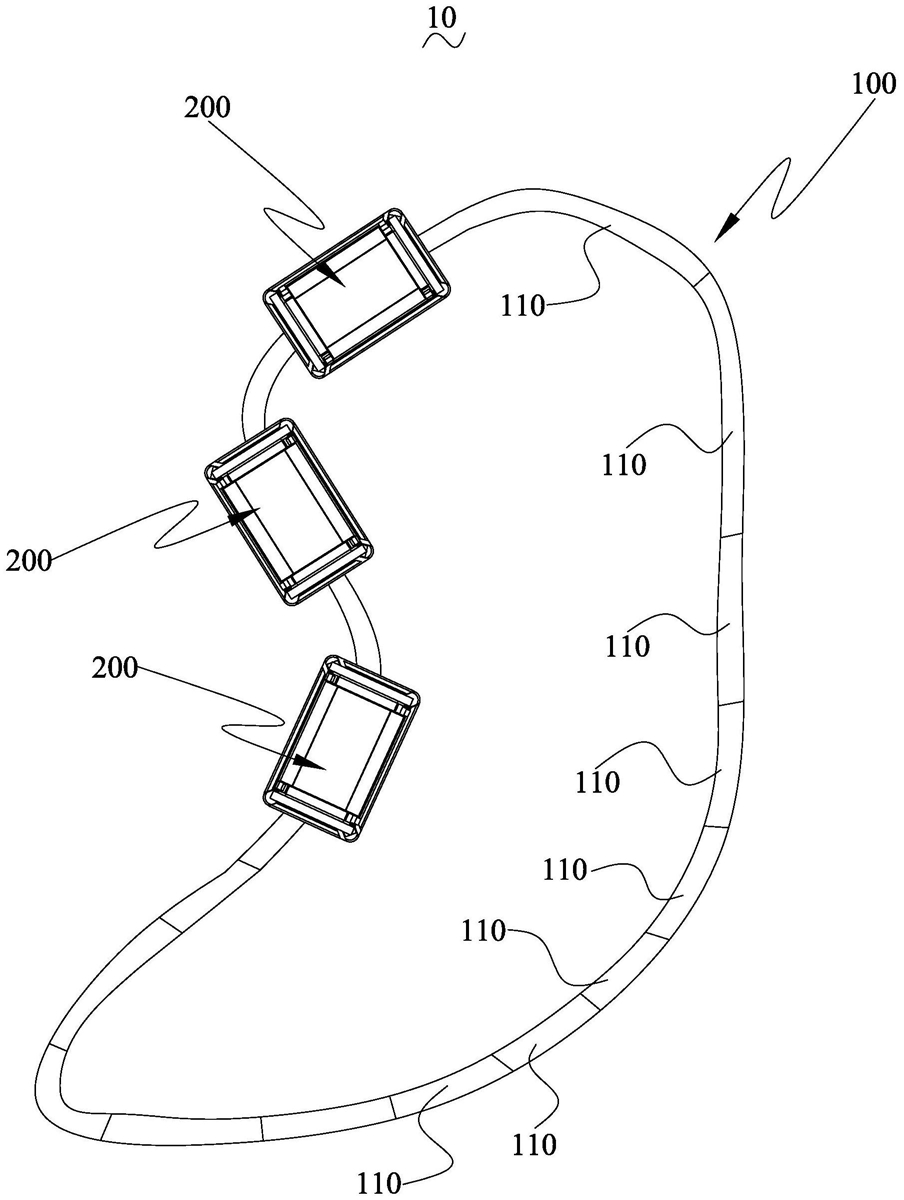

8.一种自动化分拣线,其特征在于,包括权利要求1至7中任意一项所述的通过电磁控制翻转方向的快递分拣小车,还包括单轨道输送线,所述通过电磁控制翻转方向的快递分拣小车架设于所述单轨道输送线上。
