专利号: 2020101695713
申请人: 吴盼婷
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

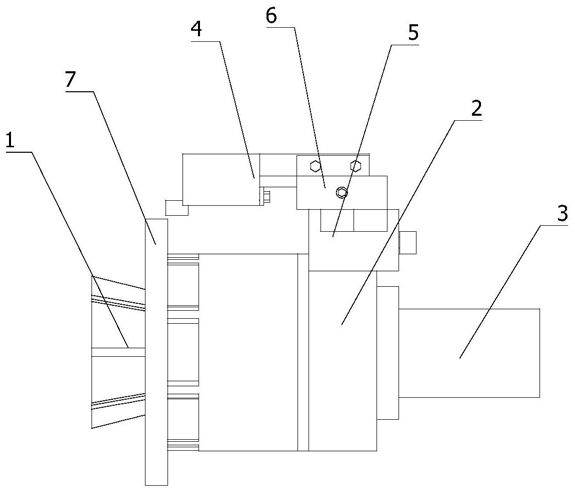

1.一种汽车同步器齿环加工用刀架,其特征在于,包括有抵接固定器(1)、旋转固定器(2)、刀架(3)、刀具(4)、第一偏移器(5)、和第二偏移器(6),旋转固定器(2)活动轴与抵接固定器(1)固定端同轴固定连接,第一偏移器(5)设置在旋转固定器(2)固定部外圆周面顶端,第二偏移器(6)设置在第一偏移器(5)活动工作部顶端,刀架(3)同轴设置在旋转固定器(2)固定部一端,刀具(4)设置在第二偏移器(6)活动工作部顶端,刀架(3)与抵接固定器(1)同轴向;

抵接固定器(1)包括有圆台体(1a)、固定套筒(1b)、第一滑块(1c)、固定板(1d)和弹簧(1e),固定套筒(1b)一端沿轴向均布有移动槽(1b1),移动槽(1b1)顶端沿径向设置有第一T型条(1b2),固定套筒(1b)一端设置有与圆台体(1a)嵌合的第一内槽(1b3),第一内槽(1b3)内径向内逐渐减小,固定套筒(1b)另一端同轴设置有连通第一内槽(1b3)的第二内槽(1b4),圆台体(1a)外圆周面沿轴向均布有第一T型槽(1a1),圆台体(1a)一端设置有圆槽(1a2),圆台体(1a)同轴设置在第一内槽(1b3)内,第一滑块(1c)顶端设置有第二T型槽(1c1),第一滑块(1c)内凹面设置有第二T型条(1c2),第一滑块(1c)内径由上到下逐渐减小,第一滑块(1c)通过第二T型槽(1c1)滑动设置在第一T型条(1b2)上,第二T型条(1c2)滑动设置在第一T型槽(1a1)内,固定板(1d)同轴设置在圆台体(1a)另一端,固定板(1d)一端同轴设置有导柱(1d1),导柱(1d1)通过第二内槽(1b4)同轴贯穿圆台体(1a)设置有限位圈(1d2),弹簧(1e)套设在导柱(1d1)上,弹簧(1e)两端分别抵接在圆台体(1a)小圆端和固定板(1d)上。

2.根据权利要求1所述的一种汽车同步器齿环加工用刀架,其特征在于,圆槽(1a2)外端设置有固定盖(1a3)。

3.根据权利要求1所述的一种汽车同步器齿环加工用刀架,其特征在于,第一滑块(1c)外圆端设置有橡胶片(1c3)。

4.根据权利要求1所述的一种汽车同步器齿环加工用刀架,其特征在于,旋转固定器(2)包括有固定圈(2a)、固定柱(2b)、第一轴承(2c)和第二轴承(2d),固定柱(2b)同轴设置在抵接固定器(1)固定端,第一轴承(2c)和第二轴承(2d)内圈依次同轴固定在固定柱(2b)上,固定圈(2a)同轴固定在第一轴承(2c)和固定板(1d)的外圈,刀架(3)同轴设置在固定圈(2a)一端。

5.根据权利要求1所述的一种汽车同步器齿环加工用刀架,其特征在于,第一偏移器(5)包括有固定架(5a)、第二滑块(5b)、丝杆螺母(5c)和螺纹钉(5d),固定架(5a)固定设置在旋转固定器(2)固定部顶端,固定架(5a)顶端设置有与抵接固定器(1)同径向的滑槽(5a1),丝杆螺母(5c)滑动设置在固定架(5a)内,螺纹钉(5d)同轴转动设置在滑槽(5a1)内,第二滑块(5b)和螺纹钉(5d)螺纹拧接,第二滑块(5b)固定设置在丝杆螺母(5c)顶端;第二偏移器(6)结构与第一偏移器(5)完全相同,第二偏移器(6)活动端与第一偏移器(5)活动端垂直设置在第二滑块(5b)顶端。
