专利号: 2020101692965
申请人: 河南汇禹建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-05-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

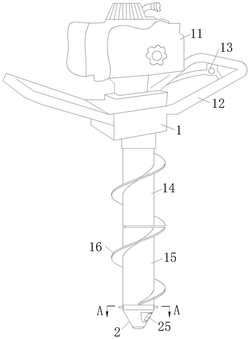

1.一种园林绿化植物养护装置,其特征在于:包括本体(1);所述本体(1)顶部固连有发动机(11),所述本体(1)两侧固连有扶手(12),扶手(12)上设有用于控制发动机(11)的油门调节手柄(13);所述发动机(11)底部的输出轴上固连有一号杆(14),一号杆(14)底部设有二号杆(15),一号杆(14)与二号杆(15)外周固连有螺旋形的绞龙叶片(16);所述二号杆(15)底部固连有钻头(2),钻头(2)内开设有用于储存固体水的空腔(21);所述空腔(21)一侧开设有开口(22),空腔(21)内壁与开口(22)对应位置设有滑槽(23),滑槽(23)中滑动连接有用于封闭开口(22)的仓门(24);所述仓门(24)外侧固连有楔形块(25),楔形块(25)靠近绞龙顺时针正转方向的一侧与仓门(24)平滑过渡,通过二号杆(15)反转时打开仓门(24),释放出固体水对植物进行充分浇灌。

2.根据权利要求1所述的一种园林绿化植物养护装置,其特征在于:所述一号杆(14)靠近二号杆(15)的一侧开设有螺纹孔(3),二号杆(15)上固连的螺柱(31)与螺纹孔(3)螺纹连接;所述螺纹孔(3)底部开设有滑孔(32),滑孔(32)中滑动连接有一对V形布置的压片(33),压片(33)与滑孔(32)滑动密封连接;所述螺柱(31)顶部抵住压片(33)底端;所述二号杆(15)内开设有与空腔(21)连通的一号孔(34),一号孔(34)远离空腔(21)的一端贯穿螺柱(31);通过一号杆(14)反转时压片(33)打开喷出压缩气体,增加空腔(21)中固体水的扩散面积。

3.根据权利要求2所述的一种园林绿化植物养护装置,其特征在于:所述压片(33)远离螺柱(31)一侧的滑孔(32)中滑动密封连接有滑柱(35),滑柱(35)与滑孔(32)底部之间的腔室中储存有肥水;所述滑孔(32)底部侧壁开设有一组用于排出肥水的二号孔(36)。

4.根据权利要求3所述的一种园林绿化植物养护装置,其特征在于:所述滑孔(32)靠近螺纹孔(3)的一端开设有三号孔(37),三号孔(37)与二号孔(36)连通;三号孔(37)用于在滑柱(35)向滑孔(32)底部滑动后与滑柱(35)与压片(33)之间的压缩空气连通,通过三号孔(37)喷出压缩空气增加肥水的扩散深度。

5.根据权利要求4所述的一种园林绿化植物养护装置,其特征在于:所述钻头(2)上与空腔(21)对应位置开设有一组开槽(26),开槽(26)内设有摆杆(27),摆杆(27)贯穿开槽(26)并延伸至空腔(21)内部;所述摆杆(27)中部通过转销与开槽(26)铰接;通过摆杆(27)摆动对固体水进行破碎,进一步增加固体水的分散面积。

6.根据权利要求5所述的一种园林绿化植物养护装置,其特征在于:沿钻头(2)轴心中心对称的一对所述摆杆(27)之间固连有拉簧(28),通过拉簧(28)不断伸缩挤压固体水,进一步增加固体水的破碎效果。
