专利号: 2020101580688
申请人: 泉州市泉腾机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

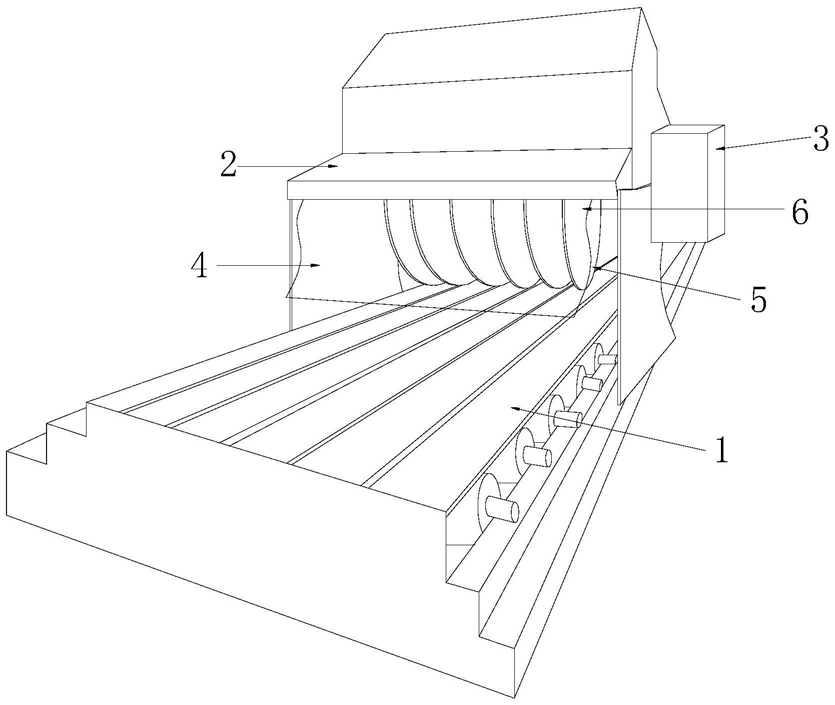

1.一种泡沫混凝土切块切割机,其结构包括输送板(1)、防护罩(2)、控制器(3)、挡板(4)、切割盘(5)、护边装置(6),其特征在于:所述防护罩(2)设于输送板(1)上表面中部并通过电焊相连接,所述控制器(3)安装于防护罩(2)右侧表面并通过电焊相连接,所述挡板(4)设于防护罩(2)前表面且上端通过电焊相连接,所述切割盘(5)共设有六个且分别安装于防护罩(2)内部并通过电焊垂直相连接,所述护边装置(6)共设有六个且分别安装于切割盘(5)左右侧表面并通过套合相连接;

所述护边装置(6)包括套轴(6a)、捋动结构(6b)、推置机构(6c),所述捋动结构(6b)共设有两个且分别呈对称状安装于套轴(6a)左右两侧并通过电焊相连接,所述推置机构(6c)共设有两个且分别安装于捋动结构(6b)外侧表面并通过套合相连接。

2.根据权利要求1所述的一种泡沫混凝土切块切割机,其特征在于:所述捋动结构(6b)包括紧固环(6b1)、异型轮(6b2)、凸轴(6b3),所述异型轮(6b2)设于紧固环(6b1)外表面并通过电焊相连接,所述凸轴(6b3)共设有五个且分别呈均匀等距状安装于异型轮(6b2)上表面并通过电焊垂直相连接,所述凸轴(6b3)与推置机构(6c)通过扣合相连接。

3.根据权利要求1所述的一种泡沫混凝土切块切割机,其特征在于:所述推置机构(6c)包括推板(6c1)、扣合环(6c2)、网板(6c3)、捋屑组件(6c4),所述扣合环(6c2)设于推板(6c1)表面并与凸轴(6b3)通过扣合相连接,所述网板(6c3)设于推板(6c1)表面中部并通过电焊相连接,所述捋屑组件(6c4)设于推板(6c1)后表面并通过电焊相连接。

4.根据权利要求3所述的一种泡沫混凝土切块切割机,其特征在于:所述扣合环(6c2)内部呈凹凸不平结构。

5.根据权利要求3所述的一种泡沫混凝土切块切割机,其特征在于:所述捋屑组件(6c4)包括捋板(6c41)、面屑捋杆(6c42),所述面屑捋杆(6c42)设有若干条且分别呈均匀等距状安装于捋板(6c41)前表面,所述面屑捋杆(6c42)与捋板(6c41)通过电焊相连接。

6.根据权利要求5所述的一种泡沫混凝土切块切割机,其特征在于:所述捋板(6c41)为海绵结构且其宽度小于网板(6c3)直径,所述捋板(6c41)设于网板(6c3)前方。

7.根据权利要求5所述的一种泡沫混凝土切块切割机,其特征在于:所述面屑捋杆(6c42)包括刮条(g1)、锯齿板(g2)、摩擦条(g3),所述锯齿板(g2)设有若杆块且分别呈大小不一状安装于刮条(g1)表面,所述锯齿板(g2)与刮条(g1)通过电焊相连接,所述摩擦条(g3)共设有两条且分别呈对称状安装于刮条(g1)两侧边,所述摩擦条(g3)与刮条(g1)通过胶合相连接。

8.根据权利要求7所述的一种泡沫混凝土切块切割机,其特征在于:所述刮条(g1)为柔性板且为弹力结构。
