1.一种新型催化水光解制氢复合光催化剂的制备方法，其特征在于，所述复合光催化剂为Cu-TiO2-B12，制备方法包括如下步骤：将适量维生素B12衍生物溶于无水乙醇中，加入适量铜掺杂超薄TiO2纳米片，超声分散后，常温搅拌24-25h，过滤，滤饼经无水乙醇洗涤，真空干燥，得目标产物复合光催化剂Cu-TiO2-B12；按物质的量之比，维生素B12衍生物:Cu:TiO2＝

3:3:94。

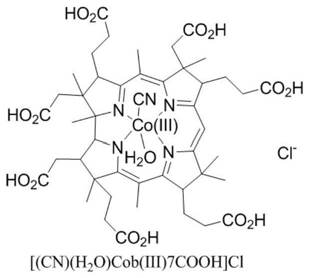

2.按照权利要求1所述的方法，其特征在于，所述维生素B12衍生物为[(CN)(H2O)Cob(III)7COOH]Cl。

3.按照权利要求1所述的方法，其特征在于，所述铜掺杂超薄TiO2纳米片的制备方法，包括如下步骤：将钛酸四丁酯、氢氟酸和Cu(NO3)2·3H2O加入无水乙醇中，室温搅拌30分钟后，转移至水热釜中，180℃加热2-3h，离心，固体物用蒸馏水洗涤，60℃真空干燥，得铜掺杂超薄TiO2纳米片。

4.按照权利要求1所述的方法制备的复合光催化剂在催化水光解制氢中的应用。

5.按照权利要求4所述的应用，其特征在于，方法如下：将催化剂超声分散于甘油水溶液中，将反应体系抽真空后，用氮气吹扫去除氧气，太阳光下进行催化反应；所述催化剂为权利要求1所述的复合光催化剂Cu-TiO2-B12。

6.按照权利要求4所述的应用，其特征在于，所述甘油水溶液的体积百分比为5-10％。
