1.一种全螺栓连接装配式预制墙板构件的基于摇摆耗能机理的抗震设计方法，其特征在于，所述全螺栓连接装配式预制墙板构件包括：预制墙板，所述预制墙板边缘连接位置设置有预留槽和与预留槽连通的预留螺栓孔；

连接结构，所述连接结构设置在所述预留槽内，包括适配于所述预留槽尺寸的预制钢套筒、高强螺栓和高强锥形螺旋弹簧，所述高强螺栓透过所述预制钢套筒穿设在预留螺栓孔内，螺帽、垫片和高强锥形螺旋弹簧顺次套设在所述高强螺栓上，高强锥形螺旋弹簧两端分别抵接在垫片和预制钢套筒上，

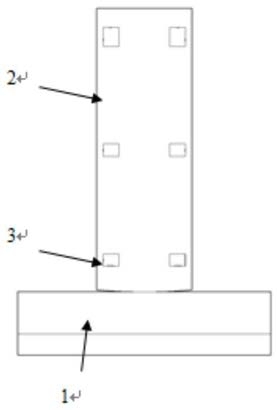

所述预制墙板通过所述连接结构竖直安装在现浇基础上；

所述预制钢套筒为上端开口的长方体套筒，其底部设有供所述高强螺栓穿过的开孔，长90‑150mm，宽60‑120mm，开口端向两侧延伸出30‑50mm的翼板；

所述设计方法包括以下步骤：

基于预制墙板底部与现浇基础通过两处高强螺栓连接的配式预制墙板构件，在水平荷载F作用下的情况，高强锥形螺旋弹簧刚度K的计算方法如下：

1)当预制墙板所受外力为地震荷载时， 则δ(t)＝[(ΔL‑Δ1)‑(ΔR‑Δ2)]·h/L1时程函数，通过ΔL＝Δmax，ΔR＝0和ΔR＝Δmax，ΔL＝0边界条件计算；

2)当预制墙板所受外力为水平静力荷载时，K＝F/Δ，此时F可以设定为预制墙板的设计承载力。

2.根据权利要求1所述的一种全螺栓连接装配式预制墙板构件的基于摇摆耗能机理的抗震设计方法，其特征在于，多个所述预制墙板通过所述连接结构相互连接。

3.根据权利要求1所述的一种全螺栓连接装配式预制墙板构件的基于摇摆耗能机理的抗震设计方法，其特征在于，所述预留槽内设置有两个不同方向的预留螺栓孔。

4.根据权利要求2所述的一种全螺栓连接装配式预制墙板构件的基于摇摆耗能机理的抗震设计方法，其特征在于，所述预留槽内设置有两个不同方向的连接结构。

5.根据权利要求1或2所述的一种全螺栓连接装配式预制墙板构件的基于摇摆耗能机理的抗震设计方法，其特征在于，所述垫片为带卡槽的垫片，高强锥形螺旋弹簧的锥形端抵接在所述卡槽内。

6.根据权利要求1或2所述的一种全螺栓连接装配式预制墙板构件的基于摇摆耗能机理的抗震设计方法，其特征在于，所述预制墙板底面为船形。

7.根据权利要求1所述的一种全螺栓连接装配式预制墙板构件的基于摇摆耗能机理的抗震设计方法，其特征在于，所述高强锥形螺旋弹簧刚度K取值范围为400～1000N/mm。

8.根据权利要求1或7所述的一种全螺栓连接装配式预制墙板构件的基于摇摆耗能机理的抗震设计方法，其特征在于，所述高强锥形螺旋弹簧极限设计变形量为45‑100mm。
