1.2‑（2‑羟基苯基）苯并噻唑衍生物的应用，作为荧光防伪材料应用于纸币、证券、支票、文件、发票中；所述2‑（2‑羟基苯基）苯并噻唑衍生物，具有式（I）所示的结构：式I；

具体应用方法如下：

（1）配制2‑（2‑羟基苯基）苯并噻唑衍生物的四氢呋喃溶液，得防伪液；

（2）将防伪液设置于防伪商品上，干燥后，采用紫外光照射，设置防伪物质的部位发出黄色荧光；

（3）将防伪商品置于有机胺蒸汽氛围中，然后采用紫外光照射，设置防伪物质的部位发出蓝绿色荧光；

（4）将防伪商品在空气中放置一段时间或置于醋酸蒸汽氛围中，恢复黄色荧光，实现固态荧光可逆响应。

2.根据权利要求1所述的应用，其特征在于，步骤（1）中，防伪液中2‑（2‑羟基苯基）苯并噻唑衍生物的浓度为40～60μM。

3.根据权利要求1所述的应用，其特征在于，步骤（2）、步骤（3）中，紫外光波长为365nm；

步骤（3）中，有机胺为哌啶、异丙胺、吡咯烷中的一种，防伪商品在有机胺蒸汽氛围中放置时间为20～30秒；步骤（4）中，在空气中放置时间为5分钟～5小时，置于醋酸蒸汽氛围中时间为20～30秒。

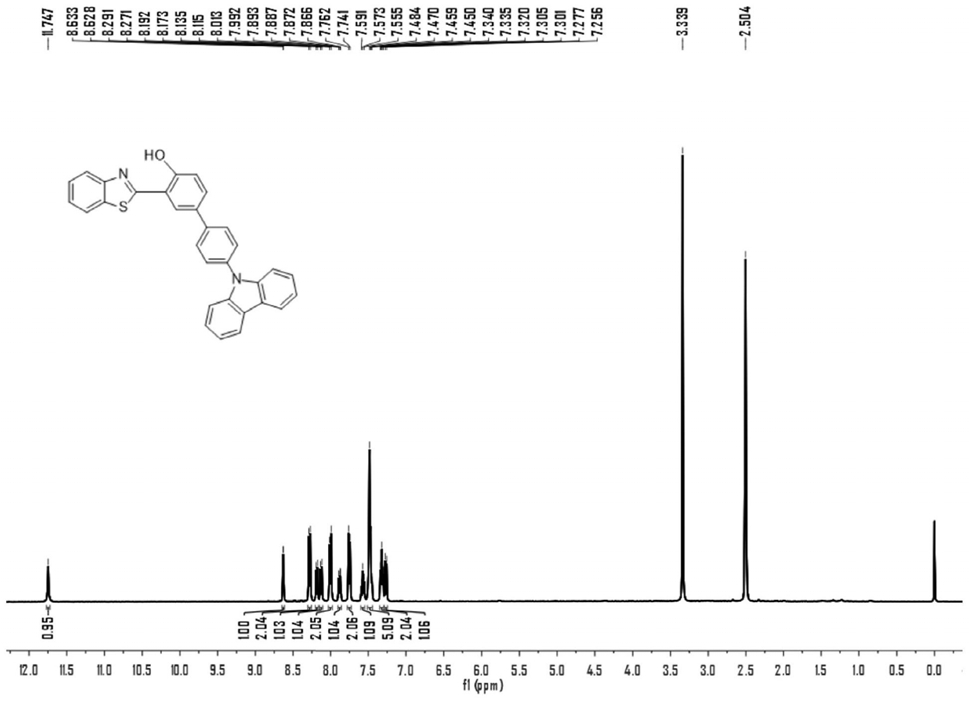

4.根据权利要求1所述的应用，其特征在于，2‑（2‑羟基苯基）苯并噻唑衍生物是按如下方法制得：在氮气氛围下，2‑苯并噻唑基‑4‑溴苯酚与4‑（9H‑咔唑基）苯硼酸在70～90℃下反应6～8小时，得到2‑（2‑羟基苯基）苯并噻唑衍生物。

5.根据权利要求1所述的应用，其特征在于，2‑（2‑羟基苯基）苯并噻唑衍生物是按如下方法制得：在氮气氛围下，将2‑苯并噻唑基‑4‑溴苯酚溶于四氢呋喃中，加入碱溶液，然后加入4‑（9H‑咔唑基）苯硼酸，使2‑苯并噻唑基‑4‑溴苯酚与4‑（9H ‑咔唑基）苯硼酸的摩尔比为

1：1～1.2，将反应混合物搅拌10分钟后，再向反应混合物中加入催化剂，在70～90℃下反应

6～8小时，加水淬灭反应，有机溶剂萃取，水洗涤，干燥，浓缩得粗产物溶液，放置结晶后得

2‑（2‑羟基苯基）苯并噻唑衍生物。

6.根据权利要求3所述的应用，其特征在于，2‑苯并噻唑基‑4‑溴苯酚与四氢呋喃的摩尔体积比为：1：5～15，单位，mmol/ mL。

7.根据权利要求3所述的应用，其特征在于，所述的碱溶液为碳酸钾水溶液，碳酸钾水溶液的浓度为1～3 mM，2‑苯并噻唑基‑4‑溴苯酚与碳酸钾水溶液的摩尔体积比为：1：1～3，单位，mmol/ mL。

8.根据权利要求1所述的应用，其特征在于，所述的催化剂为Pd(PPh3)4，2‑苯并噻唑基‑

4‑溴苯酚与Pd(PPh3)4的摩尔比为：1:0.01～0.2。
