专利号: 2020101491754
申请人: 孔江君
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

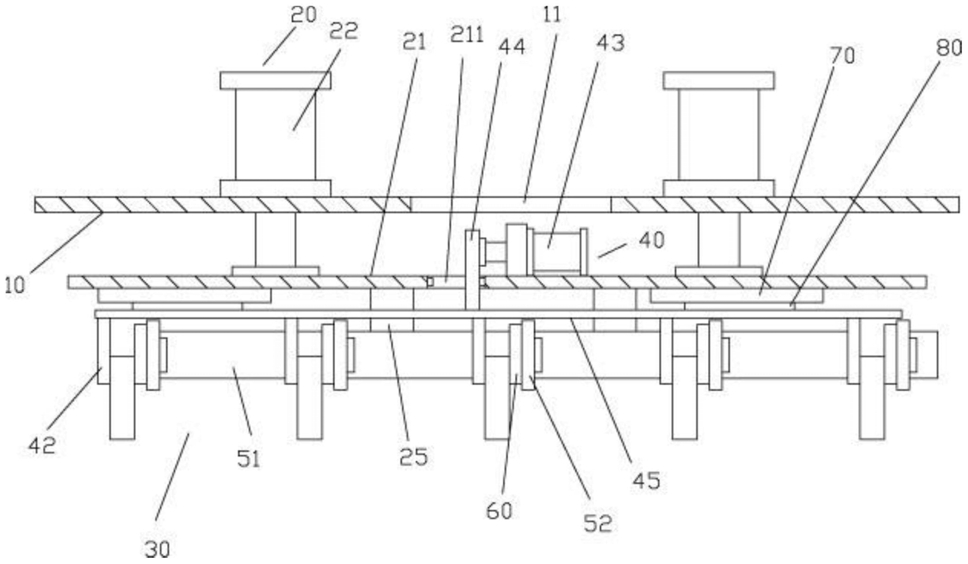

1.一种箱梁部件的内部加强筋安装用夹持机构,包括水平横向连接主板(10),其特质在于:所述水平横向连接主板(10)的顶面上固定有升降机构(20),升降机构(20)的升降板(21)上安装有夹持机构(30);

所述夹持机构(30)包括上部夹持装置(40)和侧部夹持装置(50);

所述上部夹持装置(40)的上部主移动板(41)的底面固定有多个左侧夹持板(42),侧部夹持装置(50)的后部移动板(51)的前壁面上固定多个右夹持板(52),右夹持板(52)靠近对应的左侧夹持板(42)的右壁面。

2.根据权利要求1所述的一种箱梁部件的内部加强筋安装用夹持机构,其特征在于:所述升降机构(20)包括至少一个升降油缸(22),升降油缸(22)固定在水平横向连接主板(10)的顶面上,升降油缸(22)的推杆穿过水平横向连接主板(10)并固定在升降板(21)的顶面上,升降板(21)处于水平横向连接主板(10)的正下方。

3.根据权利要求1所述的一种箱梁部件的内部加强筋安装用夹持机构,其特征在于:所述上部夹持装置(40)包括上部移动油缸(43),所述上部移动油缸(43)固定在升降板(21)的中部顶面固定有的竖直板,上部移动油缸(43)的推杆穿过竖直板并固定有上移动板(44),上移动板(44)插套在升降板(21)的第一中部横向通槽(211),上移动板(44)的底端伸出第一中部横向通槽(211)的底面并固定在上部主移动板(45)的顶面上;

所述上部主移动板(45)的底面固定有多个左侧夹持板(42),相邻两个左侧夹持板(42)之间具有间距。

4.根据权利要求1所述的一种箱梁部件的内部加强筋安装用夹持机构,其特征在于:所述侧部夹持装置(50)包括侧部移动油缸(53),所述升降板(21)的后部底面固定有中间连接块(25),侧支撑板(54)固定在所有的中间连接块(25)的底面上,侧支撑板(54)的后壁面中部固定有的横向连接板上固定有侧部移动油缸(53),侧部移动油缸(53)的推杆穿过横向连接板并固定有侧移动块(55),侧移动块(55)的前端伸出侧支撑板(54)的中部成型有的侧移动通槽(56)并固定在后部移动板(51)的后壁面上;

所述后部移动板(51)的前壁面上固定多个右夹持板(52)。

5.根据权利要求1所述的一种箱梁部件的内部加强筋安装用夹持机构,其特征在于:所述右夹持板(52)的左侧壁上固定有电磁铁板(60)。

6.根据权利要求1所述的一种箱梁部件的内部加强筋安装用夹持机构,其特征在于:所述水平横向连接主板(10)的中部固定有中部主通槽(11),上部移动油缸(43)处于中部主通槽(11)的正下方。
