专利号: 2020101397945
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

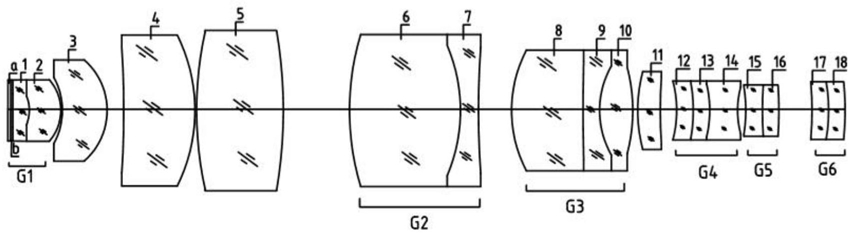

1.一种连续变倍的荧光显微镜,其特征在于,所述荧光显微镜包括:沿光轴方向依次设置的前固定组、变倍组、补偿组和后固定组;

所述前固定组用于汇聚焦点;

所述变倍组用于线性移动,实现连续变倍;

所述补偿组用于非线性移动补偿因所述变倍组做线性运动而产生的像面位移,实现稳定成像;

所述后固定组用于矫正像差,获得图像。

2.根据权利要求1所述的连续变倍的荧光显微镜,其特征在于,所述前固定组包括:沿光轴方向依次间隔设置的第一胶合镜和正弯月形透镜;

所述第一胶合镜包括物方介质、盖玻片、第一平凸透镜和第一凹凸透镜;所述物方介质与所述盖玻片接触设置,所述盖玻片与所述第一平凸透镜接触设置,所述第一平凸透镜的凸面和第一凹凸透镜的凹面胶合;

所述第一平凸透镜的平面为入射面,所述第一凹凸透镜的凸面为出射面,所述正弯月形透镜的凸面为出射面。

3.根据权利要求2所述的连续变倍的荧光显微镜,其特征在于,所述物方介质的折射率为1.52;

所述盖玻片的厚度为0.17mm;

所述第一平凸透镜在d线中的折射率nd1的取值范围为:1.3

所述第一凹凸透镜在d线中的折射率nd2的取值范围为:1.67

所述正弯月形透镜在d线中的折射率nd3的取值范围为:1.43

4.根据权利要求1所述的连续变倍的荧光显微镜,其特征在于,所述变倍组包括:沿光轴方向依次设置的第二凹凸透镜和第一双凸透镜;所述第二凹凸透镜的凹面为入射面,所述第二凹凸透镜的凸面与所述第一双凸透镜的一个凸面间隔设置,所述第一双凸透镜的另一个凸面为出射面。

5.根据权利要求4所述的连续变倍的荧光显微镜,其特征在于,所述第二凹凸透镜在d线中的折射率nd4的取值范围为:1.24

93.5

所述第一双凸透镜在d线中的折射率nd5的取值范围为:1.34

6.根据权利要求1所述的连续变倍的荧光显微镜,其特征在于,所述补偿组包括:沿光轴方向设置的第二胶合镜;所述第二胶合镜包括第二双凸透镜和第一双凹透镜,所述第二双凸透镜的一个凸面和第一双凹透镜的一个凹面胶合;所述第二双凸透镜的另一个凸面为入射面,第一双凹透镜的另一个凹面为出射面。

7.根据权利要求6所述的连续变倍的荧光显微镜,其特征在于,所述第二双凸透镜在d线中的折射率nd6的取值范围为:1.34

93.5

所述第一双凹透镜在d线中的折射率nd7的取值范围为:1.54

8.根据权利要求1所述的连续变倍的荧光显微镜,其特征在于,所述后固定组包括:沿光轴方向依次间隙设置的第三胶合镜、凸凹透镜、第四胶合镜、第五胶合镜和第六胶合镜;

所述第三胶合镜包括沿光轴方向依次设置第二平凸透镜、第一平凹透镜和第三双凸透镜,所述第二平凸透镜的平面与所述第一平凹透镜的平面胶合,所述第一平凹透镜的凹面与所述第三双凸透镜的一个凸面胶合,所述第二平凸透镜的凸面为入射面,所述第三双凸透镜的另一个凸面出射面;

所述凸凹透镜的凸面为入射面,所述凸凹透镜的凹面为出射面;

所述第四胶合镜包括沿光轴方向依次设置的第三凹凸透镜、第四凹凸透镜和第二双凹透镜;所述第三凹凸透镜的凸面和所述第四凹凸透镜的凹面胶合,所述五凹凸透镜的凸面和所述第二双凹透镜的一个凹面胶合,所述第三凹凸透镜的凹面为入射面,所述第二双凹透镜的另一个凹面为出射面;

所述第五胶合镜包括:沿光轴方向依次设置的第三双凹透镜和第四双凸透镜,所述第三双凹透镜的一个凹面和所述第四双凸透镜的一个凸面胶合;所述第三双凹透镜的另一个凹面为入射面,所述第四双凸透镜的另一个凸面出射面;

第六胶合镜包括:沿光轴方向依次设置的第五凹凸透镜和第六凹凸透镜;所述第五凹凸透镜的凸面和第六凹凸透镜的凹面胶合;所述第五凹凸透镜的凹面为入射面,第六凹凸透镜的凸面出射面。

9.根据权利要求8所述的连续变倍的荧光显微镜,其特征在于,所述第二平凸透镜在d线中的折射率nd8的取值范围为:1.34

93.5

第一平凹透镜在d线中的折射率nd9的取值范围为:1.64

第三双凸透镜在d线中的折射率nd10的取值范围为:1.34

所述凸凹透镜在d线中的折射率nd11的取值范围为:1.49

第三凹凸透镜在d线中的折射率nd12的取值范围为:1.62

第四凹凸透镜在d线中的折射率nd13的取值范围为:1.74

第二双凹透镜在d线中的折射率nd14的取值范围为:1.64

第三双凹透镜在d线中的折射率nd15的取值范围为:1.34

第四双凸透镜在d线中的折射率nd16的取值范围为:1.52

第五凹凸透镜在d线中的折射率nd17的取值范围为:1.5

第六凹凸透镜在d线中的折射率nd18的取值范围为:1.32
