专利号: 2020101378164
申请人: 绍兴市高砚智生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

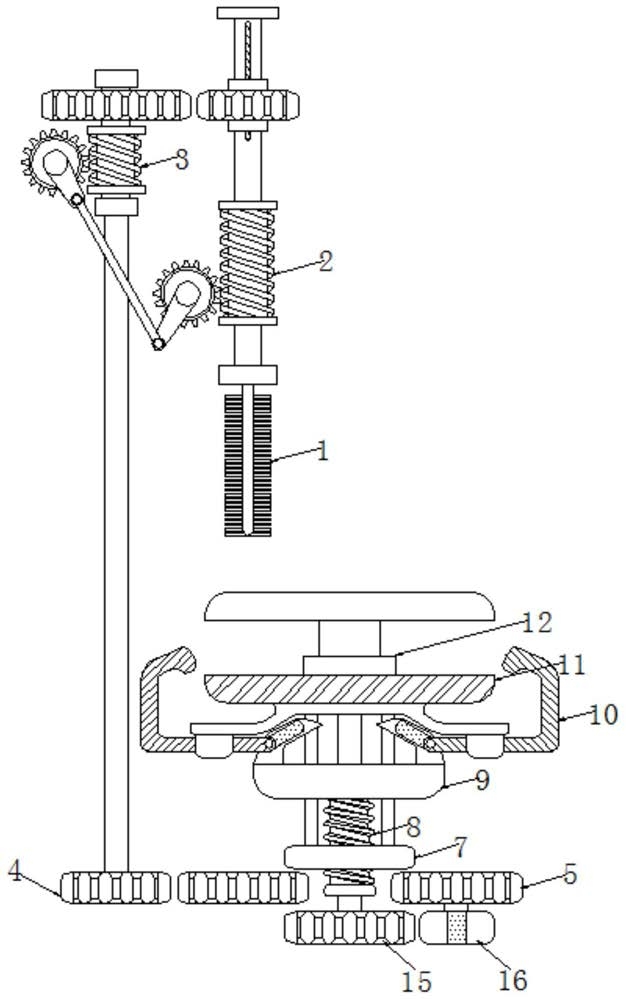

1.一种双面夹持并自动更换试管的生物技术用试管清洁设备,包括毛刷(1),其特征在于:所述毛刷(1)的顶部固定连接有第一螺杆(2),第一螺杆(2)的外侧活动连接有第二螺杆(3),第二螺杆(3)的底部固定连接有第一齿轮(4),第一齿轮(4)的外侧活动连接有第二齿轮(5),第二齿轮(5)的外侧活动连接有第三齿轮(6),第二齿轮(5)的外侧活动连接有第一转板(7),第一转板(7)的内部活动连接有第三螺杆(8),第三螺杆(8)的顶部固定连接有拉台(9),拉台(9)的外侧活动连接有移动杆(10),拉台(9)的顶部活动连接有底台(11),底台(11)的上方活动连接有第二转板(12),第二转板(12)的底部活动连接有旋杆(13),旋杆(13)远离第二转板(12)的一侧活动连接有弧杆(14),第二转板(12)的底部固定连接有第一转盘(15),第一转盘(15)的外侧活动连接有第二转盘(16)。

2.根据权利要求1所述的一种双面夹持并自动更换试管的生物技术用试管清洁设备,其特征在于:所述第一螺杆(2)的顶部固定连接有连接杆,连接杆的外侧活动连接有第一齿形轮,第一齿形轮的外侧活动连接有第二齿形轮,第二齿形轮的底部固定连接有第二螺杆(3),第二螺杆(3)的外侧活动连接有第三齿形轮,第三齿形轮的外侧固定连接有第一转杆,第一转杆远离第三齿形轮的一侧活动连接有活动杆,活动杆远离第一转杆的一侧活动连接有第二转杆,第二转杆的外侧固定连接有第四齿形轮。

3.根据权利要求1所述的一种双面夹持并自动更换试管的生物技术用试管清洁设备,其特征在于:所述第二齿轮(5)有两个并且尺寸相同,第二齿轮(5)的外侧固定连接有推杆和弧板,推杆的外侧固定连接有凸柱,左侧第二齿轮(5)与第一齿轮(4)相啮合,第三齿轮(6)有两个并且尺寸相同,两个第三齿轮(6)分别与两个第二齿轮(5)相啮合。

4.根据权利要求1所述的一种双面夹持并自动更换试管的生物技术用试管清洁设备,其特征在于:所述拉台(9)的顶部固定连接有两个尺寸相同的斜杆,斜杆的表面开设有通槽,移动杆(10)的外侧固定连接有凸块,凸块活动卡在斜杆的通槽内,移动杆(10)远离凸块的一侧固定连接有弧条。

5.根据权利要求1所述的一种双面夹持并自动更换试管的生物技术用试管清洁设备,其特征在于:所述底台(11)的表面开设有九个尺寸相同的凹槽,底台(11)的顶部固定连接有顶板第二转板(12)的底部固定连接有固定板,固定板的外侧固定连接有三个尺寸相同的槽板,旋杆(13)有三个并且尺寸相同,旋杆(13)远离第二转板(12)的一侧活动连接有连杆,连杆远离旋杆(13)的一侧固定连接有弧杆(14)。

6.根据权利要求1所述的一种双面夹持并自动更换试管的生物技术用试管清洁设备,其特征在于:所述第一转盘(15)的外侧固定连接有九个尺寸相同的凸块,第二转盘(16)的表面开设有凹槽,第二转盘(16)的顶部固定连接有右侧第二齿轮(5)。

7.根据权利要求1所述的一种双面夹持并自动更换试管的生物技术用试管清洁设备,其特征在于:所述第一转板(7)的表面开设有孔条,并且其表面开设有四个尺寸相同的凹弧,第一转板(7)的表面开设有螺纹状通孔,第一转板(7)的顶部固定连接有两个尺寸相同的连杆,连杆的顶部固定连接有第二转板(12)。
