1.一种金属有机骨架纳米材料bio-MOF-11催化降解糖精和纽甜的方法，其特征在于，包括如下步骤：S1，通过水热反应制备bio-MOF-11；

S2，制备降解体系，所述降解体系由糖精、纽甜和水性介质组合；

S3，向S2的降解体系中加入质量浓度为1g/L的bio-MOF-11形成混合物，将混合物建立吸附-脱附平衡；

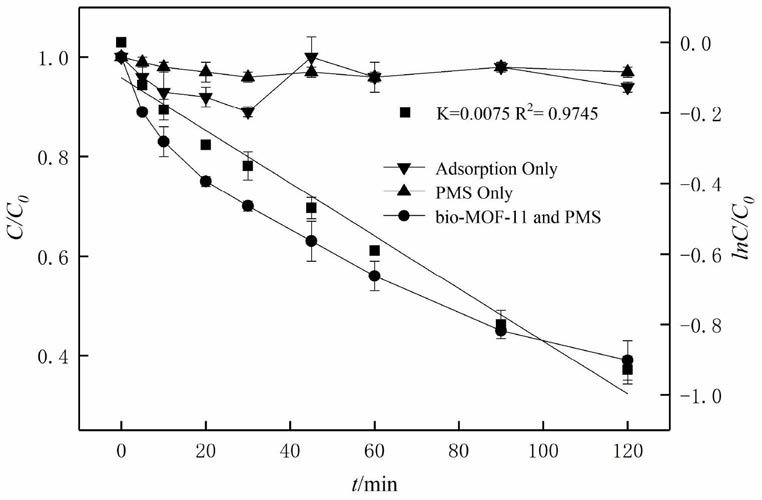

S4，向S3中所述混合物中加入质量浓度为10g/L的过硫酸盐，所形成的溶液pH为3～10，将反应温度保持于25℃，进行催化降解。

2.根据权利要求1所述的一种金属有机骨架纳米材料bio-MOF-11催化降解糖精和纽甜的方法，其特征在于，所述S1中水热反应包括如下步骤，步骤1：先将0.9mmol乙酸钴和2.7mmol腺嘌呤混合，溶解于72mL N，N-二甲基甲酰胺，并剧烈搅拌30min以完全溶解，得到均一混合物；

步骤2：将得到的均一混合物倾倒至100mL的聚四氟乙烯内衬反应釜中，将该内衬反应釜密封在不锈钢高压釜中，放到120℃烘箱中加热，保持恒温进行水热反应48h，得到反应物；

步骤3：待得到的反应物自然冷却至室温后，搅拌后离心处理，得到bio-MOF-11，并将产物置于60℃真空干燥箱内。

3.根据权利要求1所述的一种金属有机骨架纳米材料bio-MOF-11催化降解糖精和纽甜的方法，其特征在于：所述S2中糖精和纽甜在溶剂中的质量浓度为50mg/L。

4.根据权利要求1所述的一种金属有机骨架纳米材料bio-MOF-11催化降解糖精和纽甜的方法，其特征在于：所述S4中的过硫酸盐为过硫酸钠、过硫酸钾和过硫酸铵中的任意一种。

5.根据权利要求1所述的一种金属有机骨架纳米材料bio-MOF-11催化降解糖精和纽甜的方法，其特征在于：所述S4中催化降解的方式包括静置和搅拌中的任意一种。

6.根据权利要求5所述的一种金属有机骨架纳米材料bio-MOF-11催化降解糖精和纽甜的方法，其特征在于：所述搅拌的速率为120rpm。

7.根据权利要求1所述的一种金属有机骨架纳米材料bio-MOF-11催化降解糖精和纽甜的方法，其特征在于：所述S4中催化降解的时间为0～120min。

8.根据权利要求1所述的一种金属有机骨架纳米材料bio-MOF-11催化降解糖精和纽甜的方法，其特征在于，所述S3中的反应时间为60min。
