专利号: 2020101291921
申请人: 温州大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

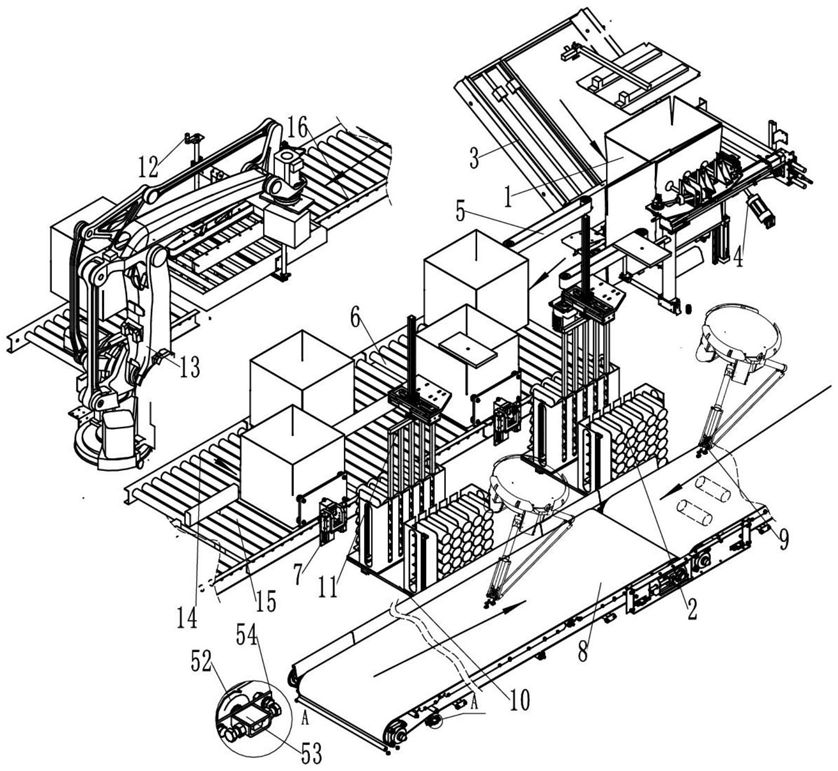

1.一种医疗用品打包自动化工艺,其特征在于: 借助于打包流水线,该工艺用于将待存放医疗物资(2)存放到医用品打包箱(1)中;其包括机架、设置在机架上的医疗用品打包装置、以及设置在机架上且与医疗用品打包装置对应的医疗用品配送装置;该工艺包括以下步骤;

步骤一,输送料传送带(8)将待存放医疗物资(2)送至终端;

步骤二,上料机械手(9)将待存放医疗物资(2)送至中转装置(10),首先,根据存放医疗物资(2)的位置,上料中心旋转杆(56)通过上料万向节头(57)调整上料取料头(59)旋转角度,上料侧摆动臂(60)通过上料侧横臂(61)调整上料取料头(59)倾斜角度;然后,上料取料头(59)抓取待存放医疗物资(2);其次,机械手控制上料移动机械座(55)移动到中转装置(10);再次,上料取料头(59)将医疗物资(2)放置到中转存储隔板(69)之间的中转架升降底托(71)上;

步骤三,首先,中转架升降底托(71)上升,并将医疗物资(2)升至指定高度;然后,中转旋转底座(67)旋转到出料工位;其次,出料横向移动座(65)横向移动,出料横向推动叉(66)从中转架后工艺通道(70)进入到中转存储C型架(68)中将位于中转架升降底托(71)上的待存放医疗物资(2)通过推送到出料工位的医用品打包箱(1)中;

在步骤三之前还有以下步骤;

步骤A,首先,通过送侧移动栏(19)向送侧固定栏(18)靠近夹持折叠状态医用品打包箱(1),成形导向顶倾斜板(20)通过弹簧驱动阻挡下层医用品打包箱(1);然后;启动成形第一驱动缸(26),通过成形第二中间摆臂(27)驱动成形第三横向滑座(30)在成形第三导向光杠(31)上横向滑动,从而使得成形第五吸嘴(34)吸附送倾斜架(17)上折叠状态医用品打包箱(1)外侧壁,同时,成形第六摆动缸(35)通过成形第七摆动杆(36)带动成形第八旋转轴(37)摆动,使得成形第九侧摆臂(38)推动折叠状态医用品打包箱(1)的前端侧壁使得折叠状态医用品打包箱(1)的后端侧壁接触并将医用品打包箱(1)变为矩形;其次,电机驱动的成形驱动曲柄(22)驱动成形成对啮合齿轮轴(23)旋转并对合,使得成形U型底托组件(24)的托板摆动将底部横向两侧底板折叠对合; 再次,成形短板升降缸(40)驱动成形短板升降板(41)上升,同时,成形短板摆动缸(42)成形短板曲柄(43)驱动摆动,成形短板偏心板(44)将医用品打包箱(1)的后端下底板接触并折为水平; 紧接着成形第五纵向移动架(33)带动成形第五吸嘴(34)吸取的医用品打包箱(1)到达中间输送机(5)的中间进入倾斜导向板(45)上;

步骤B,首先,中间往复驱动齿条(48)驱动中间旋转齿轮轴(50)转动,中间旋转下摆臂(51)上摆动后根部进入到前工艺豁口(47)中,将医用品打包箱(1)下端前侧底板折叠为水平,并辅助推动医用品打包箱(1)前行;然后,医用品打包箱(1)两外壁与中间侧摩擦带(46)摩擦接触并前行到达第一传送辊组(14)上;

步骤C,首先,横向牵拉机(7)横向将第一传送辊组(14)吸附拉扯到第二传送辊组(15)上;然后,第二传送辊组(15)将医用品打包箱(1)送至封下缝机工位(16),封胶机通过胶带对医用品打包箱(1)底部间隙封合;

步骤D,首先,第二传送辊组(15)将医用品打包箱(1)送至出料工位;然后,执行步骤三。

2.根据权利要求1所述的医疗用品打包自动化工艺,其特征在于: 步骤E,首先,第二传送辊组(15)将医用品打包箱(1)送至顶缝隙工位,通过封缝隙侧传送带(82)向前传送;然后,通过封缝隙前导向压头(85)折叠医用品打包箱(1)顶部前折叠板,封缝隙摆动头(86)下摆动封缝隙摆动横压杆(87)对医用品打包箱(1)顶部后折叠板折叠;其次,封缝隙八字导向杆(88)前行对医用品打包箱(1)顶部侧折叠板折叠;再次,封缝隙后压辊(92)对医用品打包箱(1)顶部侧折叠板进行预辊压;紧接着,封缝隙胶管(89)上安装胶带卷,封缝隙静电管吸附胶带输出,封缝隙送胶带辊(90)对胶带辅助输出,封缝隙切刀(91)对粘接在医用品打包箱(1)顶部的胶带进行切断,封缝隙前压辊(93)对切断后且粘接在医用品打包箱(1)顶部的胶带进行辊压。

3.根据权利要求2所述的医疗用品打包自动化工艺,其特征在于: 步骤F,首先,码垛大臂驱动电机(73)驱动码垛摆动大臂(74)摆动,码垛辅助电机驱动臂(75)通过码垛辅助连杆(76)驱动码垛摆动小臂(78)绕码垛摆动大臂(74)摆动,同时,码垛铰接第一臂(79)通过码垛摆动三角架(77)带动码垛铰接头(80)在码垛摆动小臂(78)上摆动,实现码垛拿取吸盘(81)吸附医用品打包箱(1);然后,码垛旋转底座(72)旋转角度将封缝隙侧传送带(82)输出的医用品打包箱(1)码垛。
