专利号: 2020101214268
申请人: 广东新龙海洋装备科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

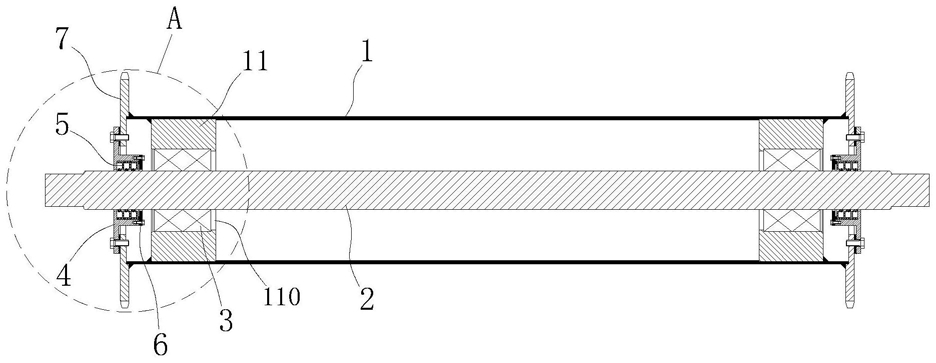

1.一种沉浸式密封辊筒,其特征在于,包括:筒体、辊轴、轴承、油封座、油封和油封盖板,所述筒体两端内侧分别固设有轴承,所述油封座一侧设置有油封槽,另一侧设置有供所述辊轴通过的油封通孔,所述油封设置在所述油封槽内,所述油封盖板与所述油封座固接,所述油封盖板上设置有供所述辊轴通过的油封盖板通孔,所述油封座与所述筒体可拆卸连接,所述辊轴贯穿筒体、油封盖板和油封座,且与所述轴承固接并与油封密封接触。

2.根据权利要求1所述的一种沉浸式密封辊筒,其特征在于,还包括齿轮,两个所述齿轮分别固接在所述筒体两端,所述齿轮上设置有供所述油封座右端伸入的齿轮通孔,所述油封座与所述筒体盖板可拆卸连接。

3.根据权利要求1或2所述的一种沉浸式密封辊筒,其特征在于,所述筒体两端内侧分别固设有轴承座,所述轴承座上设置有供所述辊轴通过的轴承座通孔,还设置有轴承台阶部,所述轴承安装在所述轴承台阶部上。

4.根据权利要求1所述的一种沉浸式密封辊筒,其特征在于,所述的油封盖板与油封座连接的一侧设置有油封盖板凸起部,当油封盖板与油封座固接,所述油封盖板凸起部深入到所述油封槽内与所述油封抵触。

5.根据权利要求3所述的一种沉浸式密封辊筒,其特征在于,所述的筒体两端内侧设置有筒体台阶部,所述轴承座安装在所述筒体台阶部上。

6.根据权利要求2所述的一种沉浸式密封辊筒,其特征在于,所述的齿轮上设置有齿轮台阶部,所述筒体端部设置于所述盖板台阶部上并与其固接。

7.根据权利要求1所述的一种沉浸式密封辊筒,其特征在于,所述的油封座与所述齿轮的连接处设置有密封垫圈。

8.根据权利要求1所述的一种沉浸式密封辊筒,其特征在于,所述的筒体、轴承及油封槽的轴心线同轴设置。

9.根据权利要求1所述的一种沉浸式密封辊筒,其特征在于,所述的油封设置一个或者多个,且其外侧壁与所述油封槽的侧壁接触。
