专利号: 2020101156277
申请人: 义乌市龙川农业开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

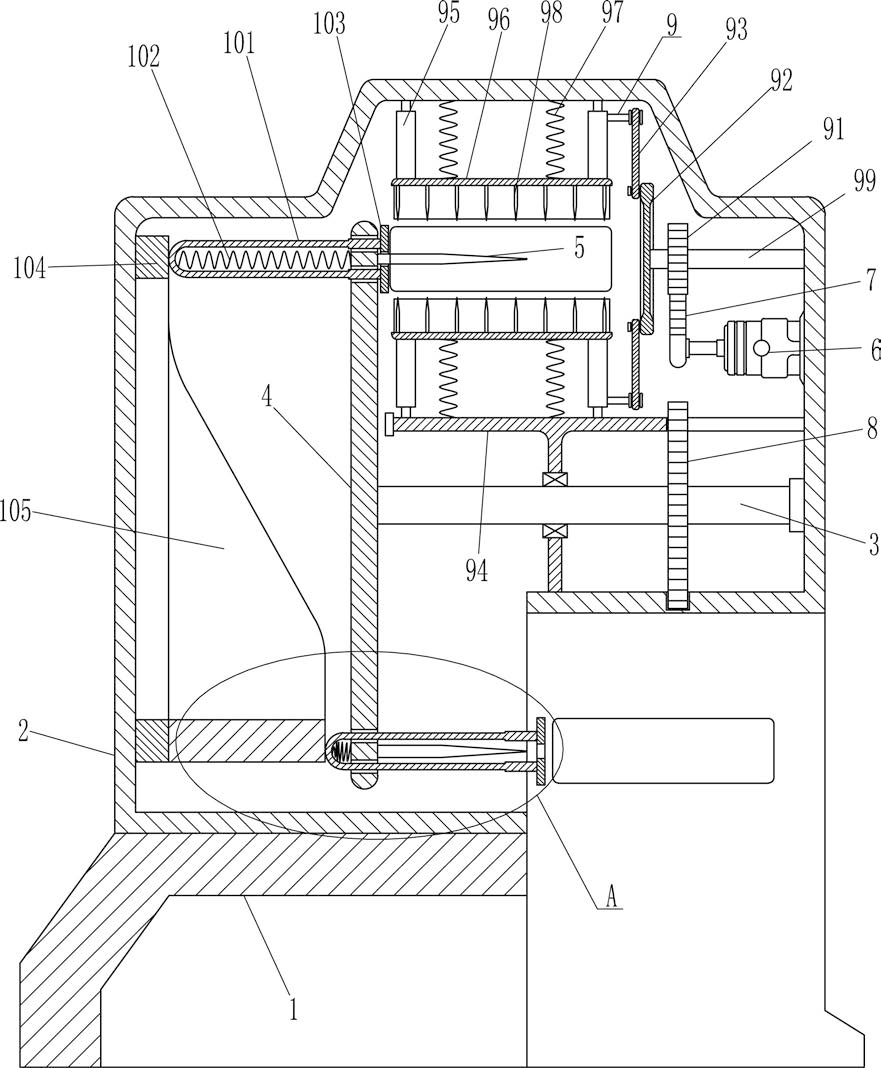

1.一种香菇菌袋自动扎孔装置,其特征是,包括有:支撑座(1),所述支撑座(1)上安装有机箱(2),转轴(3)转动式的安装于机箱(2)内壁一侧,圆盘(4)安装于靠近支撑座(1)的转轴(3)端部,朝向所述转轴(3)的圆盘(4)一侧周向间隔分布有插杆(5),驱动电机(6)安装于靠近转轴(3)的机箱(2)内一侧,扇形齿轮(7)安装于驱动电机(6)的输出轴,与所述扇形齿轮(7)配合的驱动齿轮(8)安装于远离圆盘(4)的转轴(3)一侧;扎孔组件(9),安装于远离支撑座(1)的机箱(2)内一侧,其还与所述扇形齿轮(7)配合,用于对香菇菌袋进行扎孔;扎孔组件(9)包括有传动齿轮(91)、转盘(92)、连杆(93)、安装板(94)、滑套(95)、弧形板(96)、拉伸弹簧(97)、扎杆(98)和转杆(99),所述安装板(94)安装于靠近转轴(3)的机箱(2)内一侧,所述转轴(3)穿接于所述安装板(94)靠近支撑座(1)的一侧,所述滑套(95)的数量至少为四个,其中两个滑套(95)安装于远离所述支撑座(1)的安装板(94)一侧,另两个滑套(95)安装于朝向安装板(94)的机箱(2)内一侧,所述弧形板(96)的数量至少为两个,其安装于每两个滑套(95)端部之间,所述弧形板(96)内侧面间隔分布有扎杆(98),所述转杆(99)转动式的安装于靠近驱动电机(6)与远离转轴(3)的机箱(2)内一侧,所述转盘(92)安装于朝向圆盘(4)的转杆(99)端部,朝向所述圆盘(4)的转盘(92)一侧对称式的铰接有连杆(93),所述连杆(93)尾端与靠近所述转盘(92)的滑套(95)一侧铰接连接,靠近所述转轴(3)的弧形板(96)外侧面与所述安装板(94)一侧之间连接有拉伸弹簧(97),远离所述转轴(3)的弧形板(96)外侧面与远离所述支撑座(1)的机箱(2)内一侧之间也连接有拉伸弹簧(97),与所述扇形齿轮(7)配合的传动齿轮(91)安装于靠近转盘(92)的转杆(99)一侧。2.如权利要求1所述的一种香菇菌袋自动扎孔装置,其特征是,还包括有自动推料组件(10),自动推料组件(10)包括有滑动杆(101)、压缩弹簧(102)、推板(103)、圆环(104)和半圆楔形环(105),所述滑动杆(101)的数量与所述插杆(5)相对应,所述滑动杆(101)滑动式的穿接于所述圆盘(4)周向,所述推板(103)安装于朝向驱动电机(6)的滑动杆(101)端部,所述推板(103)套装于所述插杆(5)上,所述压缩弹簧(102)连接于所述滑动杆(101)内壁与远离所述驱动电机(6)的圆盘(4)一侧之间,所述圆环(104)安装于远离安装板(94)的机箱(2)内一侧,所述圆环(104)朝向圆盘(4)的一侧固接有与滑动杆(101)配合的半圆楔形环(105)。3.如权利要求2所述的一种香菇菌袋自动扎孔装置,其特征是,还包括有定位组件(11),定位组件(11)包括有活动杆(111)、弹性件(112)、圆弧导板(113)和扭力弹簧(114),所述活动杆(111)滑动式的穿接于远离弧形板(96)的机箱(2)一侧,所述活动杆(111)朝向插杆(5)的端部铰接有可对香菇菌袋限位的圆弧导板(113),所述扭力弹簧(114)连接于所述圆弧导板(113)与所述活动杆(111)的铰接处,所述弹性件(112)连接于所述机箱(2)与所述活动杆(111)内壁之间。4.如权利要求3所述的一种香菇菌袋自动扎孔装置,其特征是,所述半圆楔形环(105)的斜面由圆环(104)一侧向圆盘(4)方向倾斜。
