专利号: 2020101007412
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

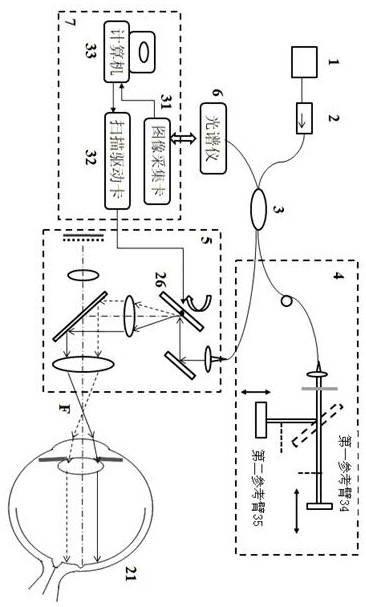

1.一种基于光束平行扫描模式的视网膜血流测量装置,其特征在于:光源(1)发出的光与光纤耦合器(3)的入射端口连接,所述光源(1)的光经过所述光纤耦合器(3)分别进入参考光路单元(4)和光束扫描单元(5),由所述光束扫描单元(5)返回的样品光信号通过所述光纤耦合器(3)进入光谱仪单元(6)接收光信号;数据采集控制单元(7)分别与所述光束扫描仪单元(5)和所述光谱仪单元(6)电连接;

所述参考光路单元(4)中,第一参考臂(34)的光学长度大于第二参考臂(35)的光学长度。

2.根据权利要求1所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:

所述光源(1)发出的光通过光学隔离器(2)与所述光纤耦合器(3)的入射端口连接。

3.根据权利要求1所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:

所述光束扫描单元(5)包括与所述光纤耦合器(3)连接的第一准直透镜(18),与所述第一准直透镜(18)连接的第一反射镜(19)、与所述第一反射镜(19)连接的二维扫描振镜(26),以及与所述二维扫描振镜(26)连接的第一透镜(20)、第二反射镜(23)和第二透镜(22);

从所述光纤耦合器(3)输出的光经过所述第一准直透镜(18)和所述第一反射镜(19)入射到所述二维扫描振镜(26)上,由所述二维扫描振镜(26)反射的光束经过所述第一透镜(20)、所述第二反射镜(23)和所述第二透镜(22)进入人眼(21),对视网膜进行扫描。

4.根据权利要求3所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:

所述光束扫描单元(5)还包含液晶显示器定位靶(25),所述定位靶(25)上的十字叉图像通过第三透镜(24)和所述第二透镜(22)进入人眼(21),投影在视网膜上。

5.根据权利要求3所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:

所述数据采集控制单元(7)包括计算机(33),以及与所述计算机(33)电连接的图像采集卡(31)和扫描驱动卡(32),所述图像采集卡(31)与所述光谱仪单元(6)中的信号接收装置电连接,所述扫描驱动卡(32)与所述二维扫描振镜(26)的角度偏转装置电连接;所述图像采集卡(31)采集所述光谱仪单元(6)中的信号接收装置接收的干涉光谱信号后传输至所述计算机(33)处理,并发出驱动控制信号传输给所述扫描驱动卡(32),所述扫描驱动卡(32)控制所述二维扫描振镜(26)的角度偏转。

6.根据权利要求1所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:

所述第一参考臂(34)包括第二准直透镜(9)、光强衰减器(10)、第一光路开关(12)和第一全反射镜(13);所述第二参考臂(35)包括所述第二准直透镜(9)、所述光强衰减器(10)、半透半反镜(11)、第二光路开关(17)和第二全反射镜(15)。

7.根据权利要求6所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:

所述第一全反射镜(13)安装在第一一维移动台(14)上,所述第一一维移动台(14)沿着入射光方向前后移动以调整所述第一参考臂(34)的光程;所述第二全反射镜(15)安装在第二一维移动台(16)上,所述第二一维移动台(16)沿着入射光方向前后移动以调整所述第二参考臂(35)的光程。

8.根据权利要求1至7中任一项所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:所述第一参考臂(34)的光学长度比所述第二参考臂(35)的光学长度长约17毫米。

9.根据权利要求1至7中任一项所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:所述参考光路单元(4)与所述光纤耦合器(3)连接的光纤上,还安装有偏振控制器(8)。

10.根据权利要求1至7中任一项所述的基于光束平行扫描模式的视网膜血流测量装置,其特征在于:所述光谱仪单元(6)包括第三准直透镜(27)、光栅(28)、聚焦透镜(29)和线阵CCD(30),经过所述光纤耦合器(3)干涉的光进入所述光谱仪单元(6)后,由所述第三准直透镜(27)准直,然后依次经过所述光栅(28)的衍射和所述聚焦透镜(29)的汇聚,传输至所述线阵CCD(30)的表面,所述线阵CCD(30)接收的干涉光谱信号经所述图像采集卡(31)传输至所述数据采集控制单元(7)。
