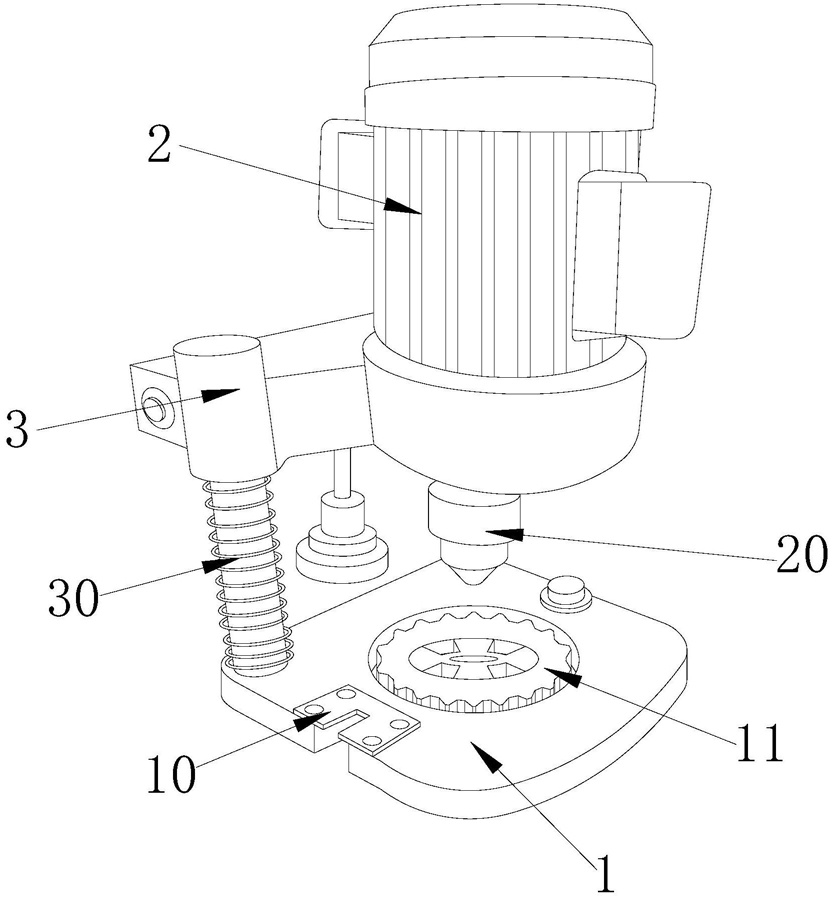

1.一种去屑金属管钻孔设备，其结构包括底座(1)、电机(2)、连接台(3)，所述底座(1)焊接于连接台(3)底部，所述电机(2)与连接台(3)相焊接悬于底座(1)上方，所述连接台(3)焊接于电机(2)与底座(1)之间，所述底座(1)设有扣板(10)、加工转板(11)、传动槽(12)，所述扣板(10)通过螺栓连接于底座(1)上表面，所述加工转板(11)嵌设于传动槽(12)内部，所述传动槽(12)嵌设于底座(1)上表面，所述电机(2)设有钻头(20)，所述钻头(20)设于电机(2)底部，所述连接台(3)设有缓冲弹簧(30)，所述缓冲弹簧(30)焊接于底座(1)与连接台(3)之间；

所述加工转板(11)设有转板(110)、旋转槽(111)，所述转板(110)设于传动槽(12)内部，所述旋转槽(111)嵌设于转板(110)中心上；

所述转板(110)设有推头(A)、转杆(B)，所述推头(A)焊接于转板(110)外表面上，所述转杆(B)焊接于转板(110)与传动槽(12)之间；

所述旋转槽(111)设有锯齿(C)，所述锯齿(C)分布于旋转槽(111)内壁上，所述传动槽(12)设有推动器(120)、漏板(121)、吸渣管(122)，所述推动器(120)嵌设于传动槽(12)内部，所述漏板(121)焊接于传动槽(12)内壁上，所述吸渣管(122)设于漏板(121)下方；

所述推动器(120)设有卡齿(D)、卡板(E)，所述卡齿(D)焊接于卡板(E)侧面上，所述卡板(E)嵌设于传动槽(12)上，所述卡板(E)设有导送槽(E1)，所述导送槽(E1)嵌设于卡板(E)下方，所述导送槽(E1)设有履带(a)，所述履带(a)铺设于导送槽(E1)内部；

在使用时，通过将工件放置于传动槽(12)中或旋转槽(111)中，从而通过钻头(20)进行钻孔工作，当需要在同个工件上进行多个钻孔时，通过推动器(120)推动转板(110)进行转动，同时在转板(110)转动的过程中带动旋转槽(111)进行转动，使得转板(110)上表面的工件都能够被带动进行转动，从而推动工件进行多方位打孔；通过推动器(120)的上的卡板（ E） 在导送槽(E1)上进行传动，从而使得卡板(E)带动卡齿(D)进行绕圆周运动，同时带动卡齿(D)推动转板(110)进行转动；当卡齿(D)推动转板(110)上的推头(A)进行转动的时候，同时也带动了转板(110)上表面的工件进行转动，从而完成单个工件多方位钻孔加工；当转板(110)进行转动的时候，同时带动转杆(B)进行转动，从而带动旋转槽(111)内部的锯齿(C)进行转动，锯齿(C)在转动时候会推动旋转槽(111)内部的工件进行多方位打孔；同时在旋转槽(111)和转板(110)进行转动的过程中会推动金属碎屑进入漏板(121)中，然后通过漏板(121)上的孔洞将碎屑导入漏板(121)下方，再通过漏板(121)下方的吸渣管(122)将残渣清理掉，避免残渣堆积在传动槽(12)中。
