专利号: 2020100717734
申请人: 陈坚
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

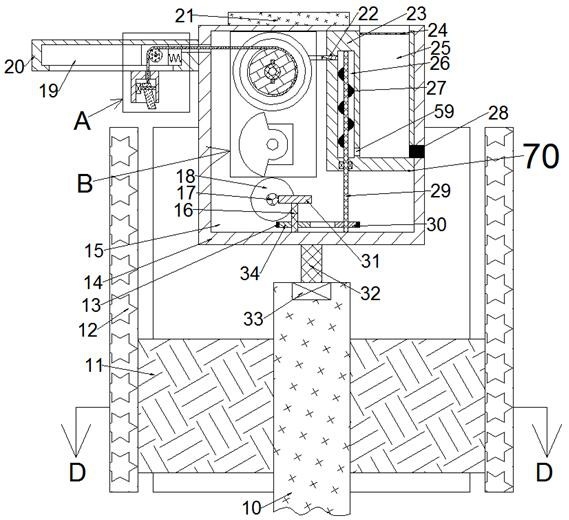

1.一种桥梁道路指示牌养护设备,包括指示牌柱,其特征在于:所述指示牌柱上侧设有工作块,所述工作块内设有工作腔;

所述工作腔内设有雨水储存机构,所述雨水储存机构包括与所述工作腔右端壁固定连接的储存块,所述储存块上端面内设有开口朝上的储存腔,所述储存腔左端壁内设有输送腔,所述输送腔与所述储存腔通过中间腔相连通,所述输送腔上端壁转动设有下端贯穿所述储存块下端面的旋转轴,所述输送腔内的所述旋转轴上固定设有螺旋块,当下雨时,雨水会储存在所述储存腔内,所述旋转轴转动时可带动所述螺旋块转动,通过所述螺旋块的转动可将所述储存腔内储存的雨水输送出去;

所述雨水储存机构左侧设有卷绕机构,所述卷绕机构包括卷绕块,所述卷绕块上卷绕有软管,所述软管用于输送雨水,所述卷绕块转动时可放松或者卷绕所述软管;

所述工作块左端面设有清洗养护机构,所述清洗养护机构包括与所述工作块左端面固定连接的伸出块,所述伸出块内设有开口朝下的移动腔,所述移动腔内滑动设有移动块,所述伸出块下侧设有喷洒块,所述喷洒块下端面设有开口朝下的底部腔,所述底部腔左端壁固定设有控制电机,所述控制电机右端面控制有控制轴,所述控制轴与所述底部腔右端壁转动连接,所述控制轴上固定设有喷头,所述喷头可将所述软管输送的雨水喷出,通过所述喷头的转动可将雨水均匀喷出。

2.根据权利要求 1 所述的一种桥梁道路指示牌养护设备,其特征在于:所述雨水储存机构还包括与所述工作腔后端壁转动连接的蜗杆,所述蜗杆上固定设有第一传动齿轮,所述工作腔下端壁转动设有传动轴,所述旋转轴下端与所述工作腔下端壁转动连接,所述传动轴上固定设有传动带轮,所述传动轴上端固定设有蜗轮,所述蜗轮与所述蜗杆啮合,所述工作腔内的所述旋转轴上固定设有旋转带轮,所述旋转带轮与所述传动带轮通过皮带摩擦传动,所述储存腔内安装有滤网,所述储存腔右端壁内安装有电磁阀。

3.根据权利要求2 所述的一种桥梁道路指示牌养护设备,其特征在于:所述卷绕机构包括与所述工作腔前端壁固定连接的螺纹块,所述螺纹块内螺纹连接有后端贯穿所述螺纹块后端面的螺纹杆,所述卷绕块固定设置在所述螺纹杆后端,所述工作腔后端壁内设有连接腔,所述连接腔与所述输送腔通过连接管相连通,所述连接腔前端壁转动设有中空轴,所述中空轴内设有贯穿所述中空轴前后端面的空腔,所述卷绕块后端面设有开口朝后的排放腔,所述软管连通所述排放腔,所述排放腔上下端壁对称设有开口朝所述排放腔的导向槽,所述中空轴前端位于所述排放腔内,所述排放腔内的所述中空轴上固定设有两个与所述导向槽滑动连接的导向块,所述工作腔内的所述中空轴上固定设有第二传动齿轮。

4.根据权利要求 3所述的一种桥梁道路指示牌养护设备,其特征在于:所述工作腔后端壁固定设有动力电机,所述动力电机前端面控制有动力轴,所述动力轴上固定设有扇形齿轮,所述扇形齿轮转动过程中可分别与所述第一传动齿轮及所述第二传动齿轮啮合。

5.根据权利要求1所述的一种桥梁道路指示牌养护设备,其特征在于:所述清洗养护机构还包括与所述移动腔右端壁固定连接的移动弹簧,所述移动弹簧与所述移动块固定连接,所述移动块前端面转动设有滑轮轴,所述滑轮轴上固定设有定滑轮,所述软管左端与所述定滑轮相配合并与所述喷头相连接。

6.根据权利要求1所述的一种桥梁道路指示牌养护设备,其特征在于:所述指示牌柱上端面内嵌设有驱动电机,所述驱动电机上端面控制有上端与所述工作块固定连接的驱动轴,所述指示牌柱上环状阵列固设有四个支撑板,所述支撑板远离所述指示牌柱的端面固定设有指示牌,所述工作块上端面安装有太阳能板。
