专利号: 2020100633404
申请人: 西安工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 弹药;爆破
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

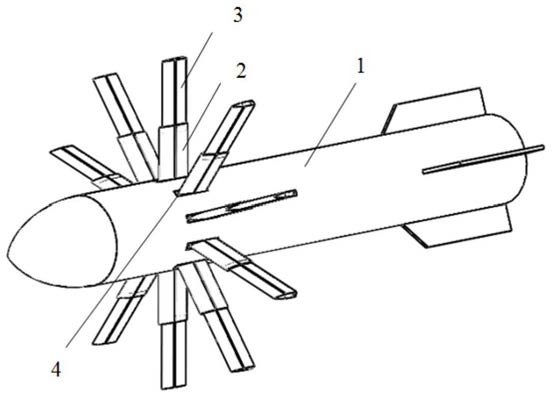

1.一种伸缩式气动驱动刀片弹装置,其特征在于:包括弹体(1);所述弹体(1)的前端圆周上沿轴向均布设置若干个凹槽(4),每个凹槽(4)内固定有刀片一(2),刀片一(2)为空腔并上端敞口,每个刀片一(2)内上下可滑动设置有可伸出于刀片一(2)顶部的刀片二(3),刀片一(2)下部连通自动气阀(5),自动气阀(5)连通储气筒(6);刀片一(2)的上端设置有方孔,方孔内设置有定位机构(15),定位机构(15)中的楔形块(12)与刀片二(3)的卡位槽(14)配合;

所述的刀片一(2)内壁上纵向设置有内导轨(7),刀片二(3)外壁上设置有与刀片一(2)相配合的外导轨(8),实现上下滑动,卡位槽(14)设置于外导轨(8)下端。

2.根据权利要求1所述的伸缩式气动驱动刀片弹装置,其特征在于:所述的定位机构(15)由定位块(9)、铰链(10)、弹簧(11)和楔形块(12)组成;定位块(9)上方中心设有导气孔(13),铰链(10)将定位块(9)与楔形块(12)的楔形端连接起来,弹簧(11)固定于定位块(9)与楔形块(12)中心。

3.根据权利要求1或2所述的一种伸缩式气动驱动刀片弹装置,其特征在于:所述的刀片二(3)与刀片一(2)为同侧单面刀锋,刀片二(3)伸出后,其刀刃面向弹头方向,由定位机构(15)定位。

4.根据权利要求3所述的一种伸缩式气动驱动刀片弹装置,其特征在于:所述的卡位槽(14)上边到外导轨(8)下边的距离d小于定位块(9)的高度l。

5.根据权利要求2所述的一种伸缩式气动驱动刀片弹装置的使用方法,其特征在于:在刀片弹未伸出状态,刀片二(3)通过外导轨(8)与内导轨(7)配合,套在刀片一(2)空腔内部,刀片一(2)的空腔下部连通自动气阀(5)和储气筒(6);在刀片弹从航空器发射后,储气筒(6)释放气体,自动气阀(5)受压力变化并打开出口向刀片一(2)的空腔充气,气流驱动刀片二(3)沿着内导轨(7)从刀片一(2)中伸出,直到楔形块(12)定位于卡位槽(14),此时刀片弹战斗部打开,多余气体从导气孔(13)排出。
