专利号: 2020100573583
申请人: 吴淑芬
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-06-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

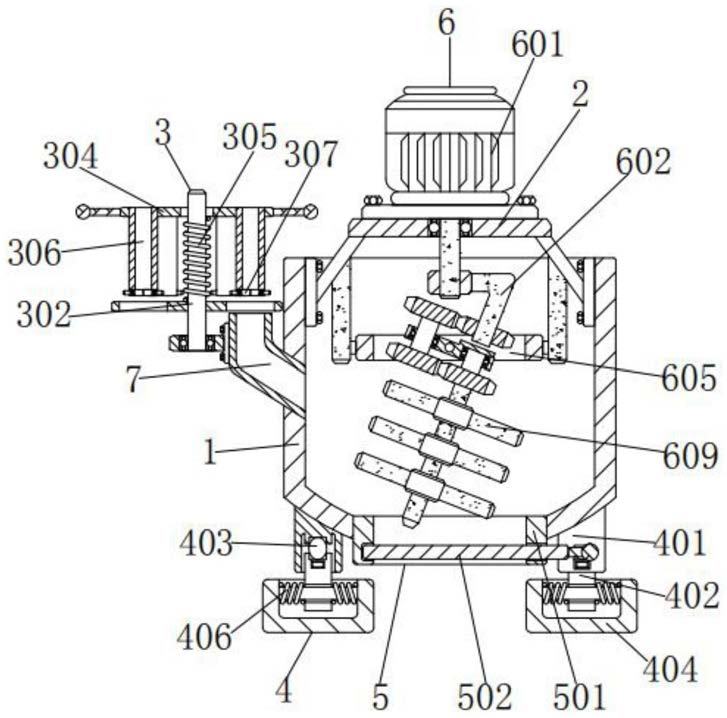

1.一种生态农业肥料环保施用处理装置,包括箱体(1),所述箱体(1)的内壁顶部两侧固接有支架(2),所述箱体(1)的左侧连通有进料口(7),其特征在于:所述进料口(7)的左侧设有控料机构(3);

所述控料机构(3)包括横板(301)、第一圆杆(302)、通口板(303)、转板(304)、第一压缩弹簧(305)、筒体(306)、筒体盖(307)和扭力弹簧(308);

所述横板(301)固接于进料口(7)的左侧,所述横板(301)通过轴承转动相连有第一圆杆(302),所述第一圆杆(302)的外壁套接有通口板(303),所述通口板(303)的通口内壁与进料口(7)的外壁间隙配合,所述第一圆杆(302)的外壁间隙配合有转板(304),所述第一圆杆(302)的外壁间隙配合有第一压缩弹簧(305),所述第一压缩弹簧(305)的底部卡接于通口板(303)的顶部,所述第一压缩弹簧(305)的顶部卡接有转板(304),所述转板(304)的底部固接有多个筒体(306),所述筒体(306)的外壁与进料口(7)的内壁间隙配合,所述筒体(306)的底部两侧均通过销轴转动相连有筒体盖(307),所述筒体盖(307)与筒体(306)的底部相贴合,所述扭力弹簧(308)间隙配合于销轴的外壁,所述扭力弹簧(308)的顶部卡接于筒体(306)的底部,所述扭力弹簧(308)的底部卡接于筒体盖(307)的前端面。

2.根据权利要求1所述的一种生态农业肥料环保施用处理装置,其特征在于:所述通口板(303)的通孔数量与筒体(306)的数量相对应。

3.根据权利要求1所述的一种生态农业肥料环保施用处理装置,其特征在于:所述转板(304)的外壁固接有多个把手。

4.根据权利要求1所述的一种生态农业肥料环保施用处理装置,其特征在于:所述第一圆杆(302)位于通口板(303)的圆心处。

5.根据权利要求1所述的一种生态农业肥料环保施用处理装置,其特征在于:所述箱体(1)的底部设有缓冲机构(4);

所述缓冲机构(4)包括第二圆杆(401)、第三圆杆(402)、弹性球(403)、凹槽块(404)、第四圆杆(405)和第二压缩弹簧(406);

多个所述第二圆杆(401)分别固接有箱体(1)的底部四角,所述第二圆杆(401)的内壁间隙配合有第三圆杆(402),所述第二圆杆(401)的内壁间隙配合有弹性球(403),所述弹性球(403)的底部与第三圆杆(402)的顶部相贴合,所述第三圆杆(402)的外壁配合有凹槽块(404),所述凹槽块(404)的左右两侧固接有第四圆杆(405),所述第四圆杆(405)的外壁与第三圆杆(402)的内壁间隙配合,所述第四圆杆(405)的外壁两侧均间隙配合有第二压缩弹簧(406),两个所述第二压缩弹簧(406)的外侧分别卡接与凹槽块(404)的内壁左右两侧,两个所述第二压缩弹簧(406)的内侧分别卡接与第三圆杆(402)的左右两侧。

6.根据权利要求1所述的一种生态农业肥料环保施用处理装置,其特征在于:所述箱体(1)的底部设有出料机构(5);

所述出料机构(5)包括出料口(501)和滑板(502);

所述出料口(501)连通于箱体(1)的底部,所述出料口(501)的右侧贯穿有滑板(502),所述滑板(502)的左侧间隙配合于出料口(501)内壁左侧凹槽的内壁。

7.根据权利要求1所述的一种生态农业肥料环保施用处理装置,其特征在于:所述支架(2)的顶部设有搅动机构(6);

所述搅动机构(6)包括电机(601)、曲杆(602)、第一齿轮(603)、竖杆(604)、方槽板(605)、板体(606)、第二齿轮(607)、第五圆杆(608)和搅拌杆(609);

所述电机(601)固接在支架(2)的顶部,所述电机(601)的输出轴通过轴承与支架(2)转动相连,所述电机(601)的输出轴固接有曲杆(602),所述曲杆(602)的底部固接有第一齿轮(603),所述支架(2)的底部左右两侧均固接有竖杆(604),所述竖杆(604)的内侧通过销轴转动相连有方槽板(605),所述方槽板(605)的后端面通过销轴转动相连有板体(606),所述板体(606)左侧顶部与底部均设有第二齿轮(607),两个所述第二齿轮(607)通过第五圆杆(608)固接在一起,所述第五圆杆(608)通过轴承与板体(606)转动相连,上方所述第二齿轮(607)与第一齿轮(603)啮合相连,下方所述第二齿轮(607)啮合相连有第一齿轮(603),下方所述第一齿轮(603)的内部固接有搅拌杆(609),所述搅拌杆(609)通过轴承与板体(606)转动相连。

8.根据权利要求7所述的一种生态农业肥料环保施用处理装置,其特征在于:所述搅拌杆(609)的搅拌板两两之间等距分布。
