1.Ba-Mn钙钛矿型钴基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：将50-

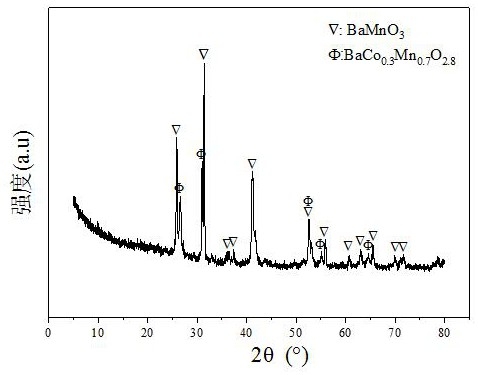

300mgBa-Mn钙钛矿型钴基催化剂于500-800℃在H2中还原1h后，通入摩尔比为乙酸/水/氧气/氮气的摩尔比为1.0/(2.5-5.0)/(0.2-0.5)/(2.5-4.5)的混合气体，通过催化剂床层进行乙酸自热重整反应，反应温度为500-800℃；所述催化剂由以下方法制备而成：配制醋酸钡、硝酸锰、硝酸钴的混合溶液；按照金属阳离子Ba、Mn以及Ca的物质的量的总和与柠檬酸的摩尔比为1︰1.5的要求，配制柠檬酸溶液；将金属盐溶液和柠檬酸溶液混合后，于60℃搅拌2.5h，溶液逐渐转化为胶体，然后在105℃下干燥12h，升温至800-1100℃，焙烧4小时，得到具有含有BaMnO3和BaMn0.7Co0.3O2.8结构的Ba-Mn钙钛矿型Ba-Mn-Co-O复合氧化物催化剂，以氧化物计的摩尔组成为(BaO)a(MnO1.5)b(CoO1.5)c，其中a为0.177-0.430，b为0.430-

0.709，c为0.113-0.140；以氧化物计的重量百分比组成为：氧化钡为30.4-60.4％，氧化锰为29.5-59.6％，氧化钴为8.0-11.0％。

2.根据权利要求1所述的Ba-Mn钙钛矿型钴基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钡的含量为30.4％，氧化锰含量为59.6％，氧化钴含量为10.0％。

3.根据权利要求1所述的Ba-Mn钙钛矿型钴基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钡的含量为45.5％，氧化锰含量为44.5％，氧化钴含量为10.0％。

4.根据权利要求1所述的Ba-Mn钙钛矿型钴基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钡的含量为60.4％，氧化锰含量为29.5％，氧化钴含量为10.0％。
