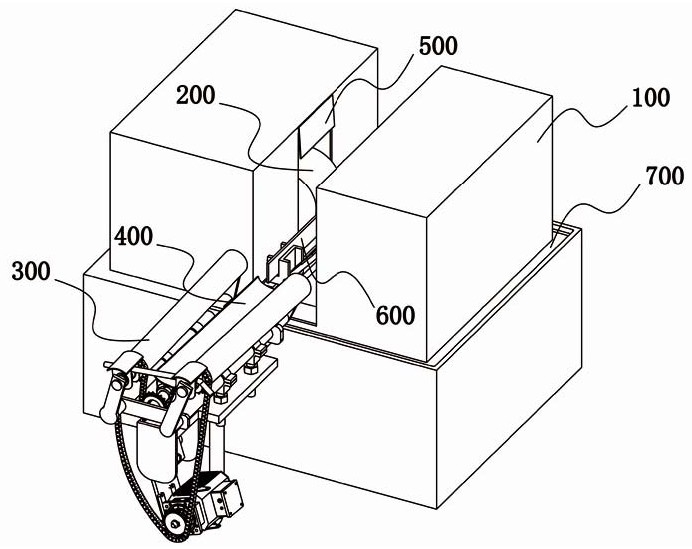

1.一种带有碎屑收集功能的轴圈抛光装置,包括机座(100)上设置的对轴圈表面进行抛光处理的抛光机构(200),向抛光机构(200)输送待抛光轴圈的进料机构,以及将抛光处理后的轴圈进行移出的出料机构,其特征在于:进料机构为对辊输送机构(300),对辊输送机构(300)的下侧设置有对轴圈上掉下的碎屑进行收集的集料装置(400)。
2.根据权利要求1所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:集料装置(400)包括位于对辊输送机构(300)下方的集料槽(410),集料槽(410)的槽口向上,集料槽(410)沿对辊输送机构(300)的长度范围设置。
3.根据权利要求2所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:集料槽(410)呈倾斜状安装。
4.根据权利要求3所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:集料槽(410)靠近抛光机构(200)的端部的一端设置的较低且在该端部设置出料口。
5.根据权利要求2所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:集料槽(410)可拆卸式安装在上支架(380)上。
6.根据权利要求2所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:抛光机构(200)包括机座(100)上相对布置的抛光辊(210)和驱动辊(220),抛光辊(210)和驱动辊(220)之间区域的上方设置有布设冷却液的的布液机构(500),抛光辊(210)和驱动辊(220)之间区域的下方设置有对轴圈进行导送的导送机构(600),机座(100)上设置有对夹杂金属屑的冷却液进行集中回收的集液槽(700),集料槽(410)的出料口与集液槽(700)对应布置,集液槽(700)的出口与冷却液回收装置相连接,冷却液回收装置回收的冷却液输送至布液机构(500)再次利用。
7.根据权利要求6所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:集料槽(410)为弧形的板件构成,集料槽(410)远离抛光机构(200)的一端设置封堵状,集料槽(410)靠近抛光机构(200)的一端设置成敞口状构成卸料口。
8.根据权利要求6所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:集料槽(410)浮动安装在上支架(380)上,集料槽(410)与振动机构(420)相连接。
9.根据权利要求6所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:振动机构(420)包括集料槽(410)下部设置的凸轮(421),凸轮(421)抵靠集料槽(410)进行振动。
10.根据权利要求6所述的带有碎屑收集功能的轴圈抛光装置,其特征在于:还包括特征A、B、C中的一者或几者:
特征A:集料槽(410)靠近抛光机构(200)的一端通过铰接轴铰接安装,集料槽(410)远离抛光机构(200)的的一端通过弹簧(430)浮动安装,凸轮(421)通过凸轮轴与全齿齿轮(440)传动连接,过渡齿轮(370)通过齿轮轴与缺齿齿轮(450)连接传动,缺齿齿轮(450)和全齿齿轮(440)啮合连接;
特征B:集液槽(700)包括沿抛光机构(200)上轴圈输送方向布置的上层集液槽(710),上层集液槽(710)位于导送机构(600)的外侧,上层集液槽(710)的下侧设置有下层集液槽(720),下层集液槽(720)呈U字形,上层集液槽(710)的两端与下层集液槽(720)的两端部对应布置,集料槽(410)的出料口与下层集液槽(720)对应布置;
特征C:集料槽(410)的出料口处设置有倾斜布置的导料槽(460),导料槽(460)的出料端与下层集液槽(720)对应布置,导料槽(460)的出料口位于两上层集液槽(710)之间的位置。
