1.一种用于锂硫电池正极的自修复水凝胶微胶囊复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：（1）将吡咯与植酸溶解在异丙醇中，超声后，得到均匀的混合溶液A；

（2）将混合溶液A与硫酸铵水溶液和去离子水混合，得到前驱体溶液B；

（3）将2‑羟基‑2‑甲基苯丙酮与三甲醇丙烷乙氧酯三丙烯酸酯分散于无水乙醇中，混合均匀，然后加热挥发除去无水乙醇，得到混合溶液C；

（4）以步骤（2）中前驱体溶液B、混合溶液C、聚乙烯醇水溶液分别作为内相、外相、驱动相，利用液驱同轴流动聚焦技术，制备得到微胶囊，收集产物，经洗涤后，在去离子水中静置

2 3天，烘干后，即可得到所述自修复水凝胶微胶囊复合材料。

~

2.根据权利要求1所述的制备方法，其特征在于，步骤（1）中，所述异丙醇、植酸、吡咯的体积比为（10 100）：（10 30）：（5 15）。

~ ~ ~

3.根据权利要求1所述的制备方法，其特征在于，步骤（2）中，所述硫酸铵水溶液的浓度为0.05 0.3g/mL；所述混合溶液A、硫酸铵水溶液、去离子水的体积之比为（1 2）：（0.8 2）：~ ~ ~

（1 3）。

~

4.根据权利要求1所述的制备方法，其特征在于，步骤（3）中，2‑羟基‑2‑甲基苯丙酮、三甲醇丙烷乙氧酯三丙烯酸酯、无水乙醇的体积之比为（0.1 1）：（2 20）：（2 20）。

~ ~ ~

5.根据权利要求1所述的制备方法，其特征在于，步骤（4）中，所述聚乙烯醇水溶液的浓度为0.01 0.1g/mL。

~

6.根据权利要求1所述的制备方法，其特征在于，步骤（4）中，内相泵的流速为1 10 mL/~

h，外相泵的流速为1 10 mL/h，最外层驱动相泵的流速为500 1000 mL/h。

~ ~

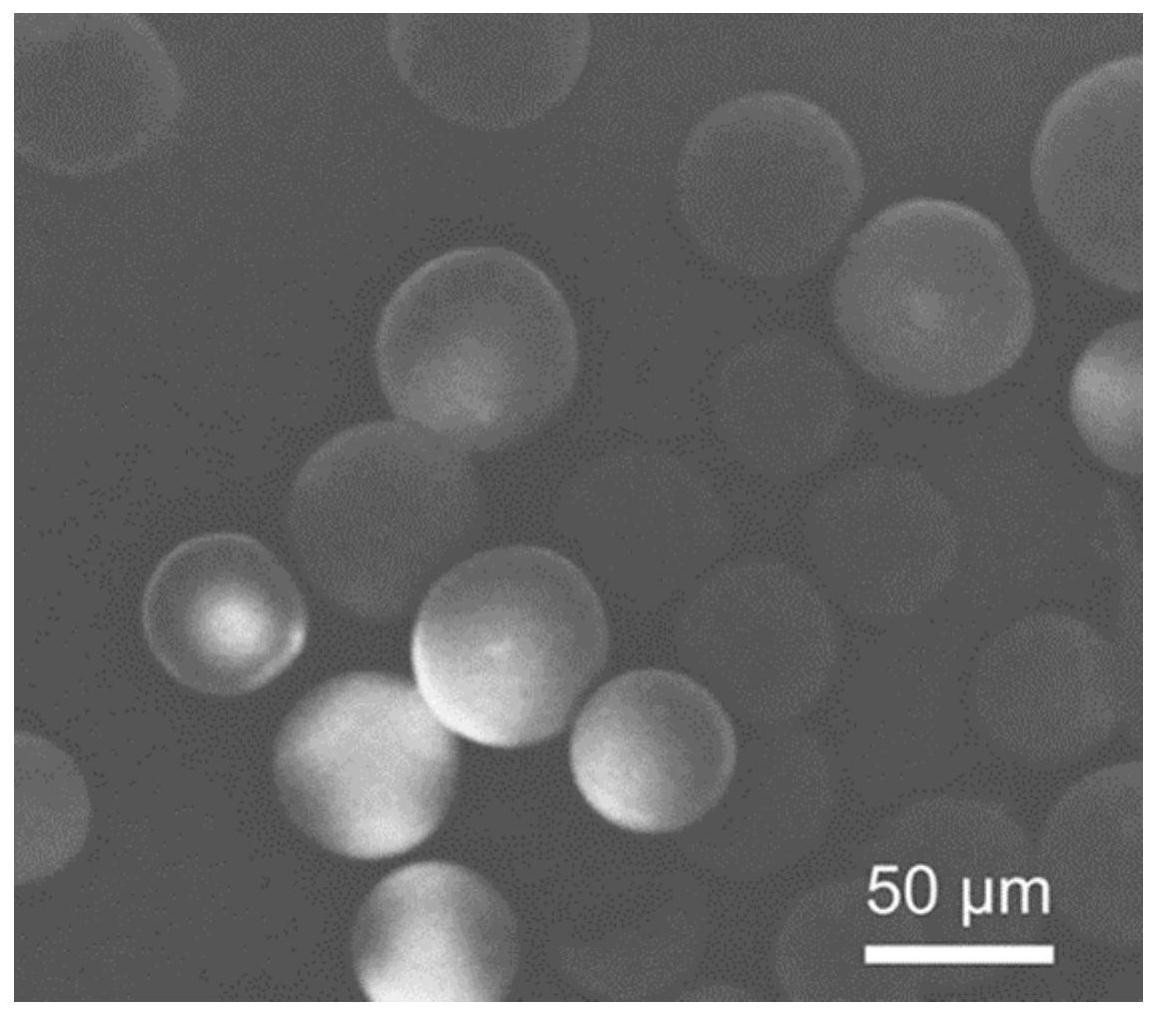

7.如权利要求1‑6任意一项所述的制备方法制备得到的用于锂硫电池正极的自修复水凝胶微胶囊复合材料。

8.如权利要求7所述的用于锂硫电池正极的自修复水凝胶微胶囊复合材料在锂硫电池中的应用。

9.一种自修复锂硫电池正极，其特征在于，所述自修复锂硫电池正极以权利要求8所述的用于锂硫电池正极的自修复水凝胶微胶囊复合材料掺杂硫粉作为正极活性物质制备得到。

10.一种自修复锂硫电池，其特征在于，所述自修复锂硫电池以权利要求9所述的自修复锂硫电池正极为正极组装得到。
