1.氧化锡复合四氧化三钴光热催化剂的制备方法，其特征在于，包括如下步骤：

1)将四氧化三钴溶于有机溶剂与水的混合溶液中，搅拌溶解后，加入锡盐和表面活性剂，继续搅拌至全部溶解；将所得混合物置于水热反应釜中，水热反应后，冷却至室温，离心洗涤，干燥，得前驱体；

2)将所得前驱体在300-600℃下，高温煅烧处理3-5h，得氧化锡复合四氧化三钴光热催化剂。

2.如权利要求1所述的制备方法，其特征在于，步骤1)中，所述四氧化三钴的制备方法是：将Na2CO3溶于浓氨水和乙二醇的混合溶液中，搅拌充分溶解，得混合溶剂；将钴盐加入到混合溶剂中，搅拌20-30min后，倒入水热反应釜中，150-200℃下水热反应15-20h，自然冷却后离心，烘干，所得固体进行研磨，然后以5℃/min的升温的速率升温至200-300℃高温煅烧

3-5h，得四氧化三钴。

3.如权利要求2所述的制备方法，其特征在于，所述钴盐为硝酸钴、硫酸钴或碳酸钴。

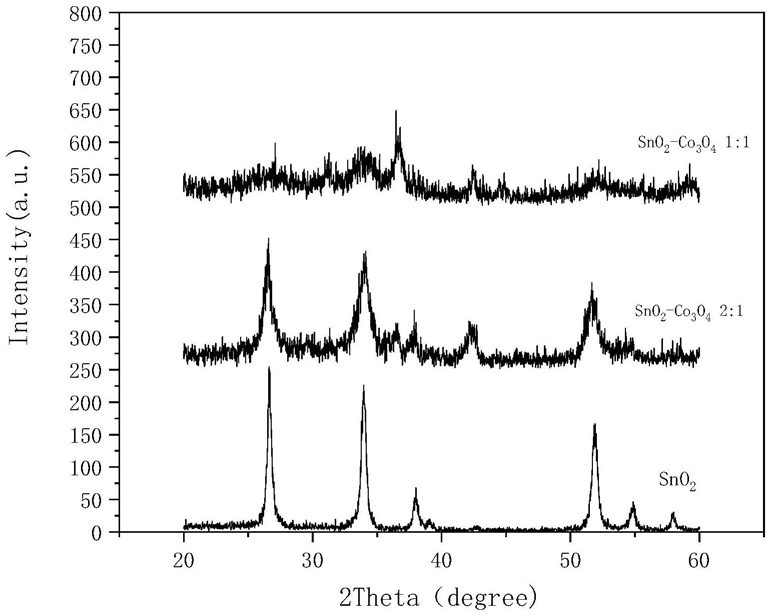

4.如权利要求1、2或3所述的制备方法，其特征在于，按摩尔比，氧化锡:四氧化三钴＝(1-2):1。

5.如权利要求1、2或3所述的制备方法，其特征在于，步骤1)中，所述有机溶剂为甲醇或乙醇。

6.如权利要求1、2或3所述的制备方法，其特征在于，步骤1)中，所述锡盐为氯化锡或氯化亚锡；所述表面活性剂为十六烷基溴化铵和尿素的组合。

7.如权利要求1、2或3所述的制备方法，其特征在于，步骤1)中，所述水热反应为，温度为150-200℃，时间为15-20h。

8.按照权利要求1、2或3所述的方法制备的氧化锡复合四氧化三钴光热催化剂在热催化降解气体污染物中的应用。

9.如权利要求8所述的应用，其特征在于，所述气体污染物是异丙醇。

10.如权利要求9所述的应用，其特征在于，方法如下：于流动反应装置中，常压下将按照权利要求1、2或3所述的方法制备的氧化锡复合四氧化三钴光热催化剂放入反应器，向反应器内通入异丙醇，于120-220℃下进行热催化分解，流动气体为空气。
