专利号: 2020100061053
申请人: 辽东学院
专利类型:发明专利
专利状态:已下证
专利领域: 刷类制品
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

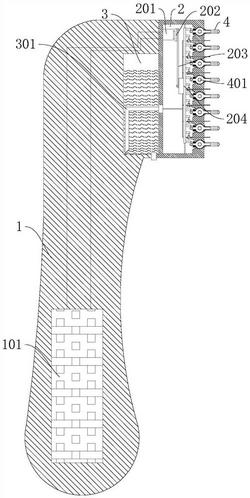

1.一种面部美容仪,包括壳体,其特征在于,所述壳体上设有内腔,所述美容仪还包括:活动架,用于滑动连接在内腔内;

橡胶头,固定连接在壳体的外壁;

其中,所述橡胶头为多组且等距排列,所述橡胶头内设有插槽;

拨杆,用于转动连接在内腔内,上端卡入插槽内;

拨块,固定连接在所述活动架上,用于拨动拨杆下端使所述拨杆转动;

驱动机构,连接在内腔内带动活动架往复移动;

喷水机构,连接在壳体内,输出端位于多个橡胶头之间。

2.根据权利要求1所述的一种面部美容仪,其特征在于,所述驱动机构包括电机,安装在内腔内壁上,所述电机的输出端连接有转盘,所述转盘上偏心连接有连杆,所述连杆的另一端与活动架转动相连。

3.根据权利要求1所述的一种面部美容仪,其特征在于,所述喷水结构包括:水箱,开设在壳体内;

密封筒,固定连接在壳体的内壁;

挡板,固定连接在活动架上;

其中,所述挡板上连接有推杆,推杆远离挡板的一端固定连接有活塞,所述活塞滑动连接在密封筒内;

输入管,一端与密封筒相连,另一端与所述水箱相连通;

输出管,一端与密封筒相连,另一端贯穿壳体的侧壁连接有喷头;

其中,所述输入管和输出管与密封筒的连接处均设有单向阀,输入管的单向阀流向为使水箱内的水进入密封筒,输出管的单向阀流向为使密封筒的水经喷头喷出。

4.根据权利要求3所述的一种面部美容仪,其特征在于,所述喷头内的喷洒管道的截面直径小于输出管的截面直径。

5.根据权利要求3所述的一种面部美容仪,其特征在于,所述水箱内设有插管,插管下端深入水箱底部。

6.根据权利要求1-5任一项所述的一种面部美容仪,其特征在于,所述内腔内壁固定连接有两个对称夹持板,两个夹持板位于拨杆的两侧;

其中,所述夹持板与拨杆之间连接有用于使拨杆复位的弹簧。

7.根据权利要求1-5任一项所述的一种面部美容仪,其特征在于,所述活动架为多个条杆和一个低杆拼接而成,每个条杆相互平行,多个条杆与低杆在空间上垂直。

8.根据权利要求1-5任一项所述的一种面部美容仪,其特征在于,所述壳体内设有蓄电池组件,所述蓄电池组件与电机电性相连。
