专利号: 2019225029191
申请人: 济南同日机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

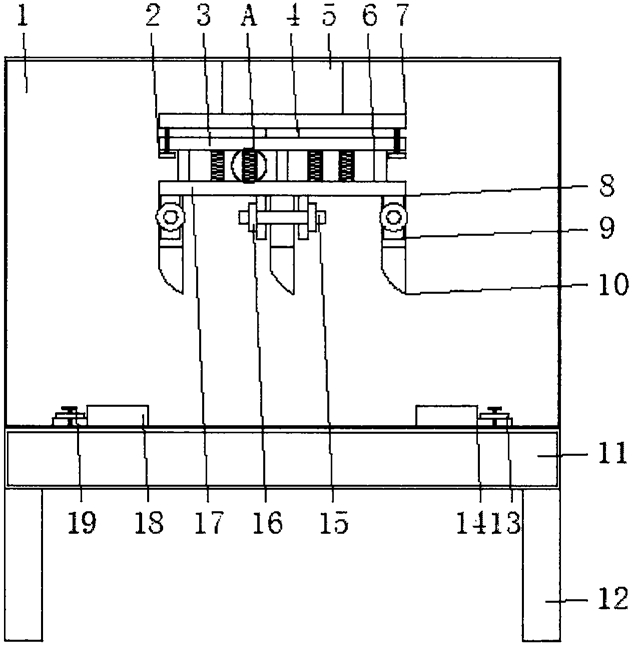

1.一种车铣复合加工中心用铣床加工工作台,包括防护罩(1)、固定板(3)、工作台本体(11)和支撑板(17),其特征在于:所述工作台本体(11)的下表面焊接有支撑腿(12),所述防护罩(1)套接在工作台本体(11)的上表面,且防护罩(1)的内部顶端固定有安装架(5),所述安装架(5)的下表面固定有第一连接板(7),所述固定板(3)通过转轴(4)转动连接在第一连接板(7)的下表面,且固定板(3)的下表面焊接有缓冲外杆(20),所述支撑板(17)的上表面焊接有缓冲内杆(22),且缓冲内杆(22)插接在缓冲外杆(20)的内部,所述缓冲内杆(22)的外表面缠绕有弹簧(21),所述支撑板(17)的下表面固定有支撑杆(9),且支撑杆(9)的内部插接有刀架(8)。

2.根据权利要求1所述的一种车铣复合加工中心用铣床加工工作台,其特征在于:所述刀架(8)的下表面螺纹连接有刀头(10),且刀架(8)和支撑杆(9)的内部螺纹连接有螺栓(15),螺栓(15)的两侧外端面均螺纹连接有螺母(16)。

3.根据权利要求1所述的一种车铣复合加工中心用铣床加工工作台,其特征在于:所述固定板(3)的下表面固定有固定杆(6),且固定杆(6)和支撑板(17)连接。

4.根据权利要求1所述的一种车铣复合加工中心用铣床加工工作台,其特征在于:所述固定板(3)的内部开设有通孔,且通孔的内部螺纹连接有第一锁紧阀(2)。

5.根据权利要求1所述的一种车铣复合加工中心用铣床加工工作台,其特征在于:所述支撑腿(12)共设有四个,且四个支撑腿(12)关于工作台本体(11)的下表面呈矩形阵列分布。

6.根据权利要求1所述的一种车铣复合加工中心用铣床加工工作台,其特征在于:所述工作台本体(11)的上表面滑动连接有滑板(14),且滑板(14)的一侧外端面固定有夹具(18),滑板(14)的上表面固定有第二连接板(13),且第二连接板(13)的上表面螺纹连接有第二锁紧阀(19)。
