专利号: 2019224947957
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-04-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

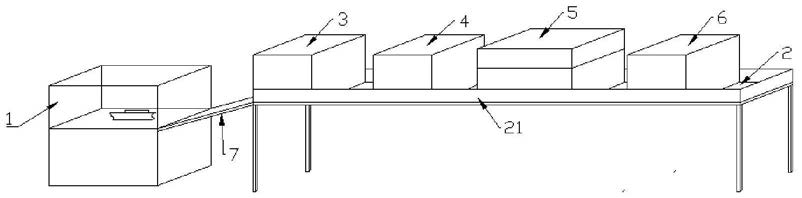

1.一种空气螺旋桨船模用实验测试装置,其特征在于,包括:

船模储存库,用于存储一艘或多艘空气螺旋桨船模;

实验组件,包括:实验平台以及设置于所述实验平台上的多个实验箱,沿所述实验平台的长度方向,依次设置有:沙漠实验箱、沼泽实验箱、水域实验箱以及雪域实验箱;所述沙漠实验箱用于模拟沙漠环境,对空气螺旋桨船模进行沙漠环境实验;所述沼泽实验箱用于模拟沼泽环境,对空气螺旋桨船模进行沼泽环境实验;所述水域实验箱用于模拟水域环境,对空气螺旋桨船模进行水域环境实验;所述雪域实验箱用于模拟雪域环境,对空气螺旋桨船模进行雪域环境实验。

2.根据权利要求1所述的空气螺旋桨船模用实验测试装置,其特征在于,还包括:船模传输装置,设置与所述船模储存库和实验平台靠近所述沙漠实验箱的一端,所述船模传输装置用于将船模输送到实验平台进行实验。

3.根据权利要求1所述的空气螺旋桨船模用实验测试装置,其特征在于,在所述水域实验箱内设有以下一种或多种传感器:线位移传感器、纵摇角位移传感器、横摇角位移传感器、速度传感器。

4.根据权利要求1所述的空气螺旋桨船模用实验测试装置,其特征在于,所述沙漠实验箱、沼泽实验箱、水域实验箱以及雪域实验箱的箱体均呈透明状。

5.根据权利要求1所述的空气螺旋桨船模用实验测试装置,其特征在于,所述水域实验箱的箱体包括:箱底部以及与所述箱底部卡接的箱顶部,所述箱底部相对两端的挡板为船模进出板,所述船模进出板与所述箱底部转动连接,在所述水域实验箱的箱体上设有进水口和出水口。

6.根据权利要求1所述的空气螺旋桨船模用实验测试装置,其特征在于,所述沙漠实验箱箱体、沼泽实验箱箱体以及雪域实验箱箱体包括:箱体本体以及设置于所述箱体本体相对两端的船模出入板,所述船模出入板与所述箱体本体滑动连接,所述船模出入板可向上或向下滑动。

7.根据权利要求1所述的空气螺旋桨船模用实验测试装置,其特征在于,在所述实验平台的边缘设置有防护板,所述防护板与实验平台可拆卸式连接或转动连接。

8.根据权利要求1所述的空气螺旋桨船模用实验测试装置,其特征在于,在所述沙漠实验箱、沼泽实验箱、水域实验箱以及雪域实验箱的箱内均设有底板,在所述底板的进出口侧均设有凸块,且所述凸块的上表面包括:进口侧斜面、缓冲平面以及出口侧斜面,且所述进口侧斜面的倾斜角度小于所述出口侧斜面的倾斜角度。

9.根据权利要求1-8任一项所述的空气螺旋桨船模用实验测试装置,其特征在于,在所述沼泽实验箱箱体上设有通孔,所述通孔用于向所述沼泽实验箱内通入沼气,且在所述通孔处设有气流调节组件。

10.根据权利要求9所述的空气螺旋桨船模用实验测试装置,其特征在于,气流调节组件包括:

调节座,在所述调节座上设有与所述通孔对应的流量调节通孔,在所述流量调节通孔的外侧设有多个导向槽;

气流调节块,多个所述气流调节块设置于所述调节座和所述沼泽实验箱箱壁之间,在所述气流调节块的正反相对两面分别设有第一凸出部和第二凸出部,所述第一凸出部伸入滑槽内,所述滑槽设置于所述沼泽实验箱箱壁上,且设置于所述通孔的外侧,该滑槽的横截面呈正多边形,所述第二凸出部伸入所述导向槽内;

驱动装置,与所述调节座连接,所述驱动装置驱动所述调节座转动,通过改变所述气流调节块的位置,从而改变所述通孔和流量调节通孔配合后的裸露孔的大小。
