专利号: 2019224736640
申请人: 高升旺
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

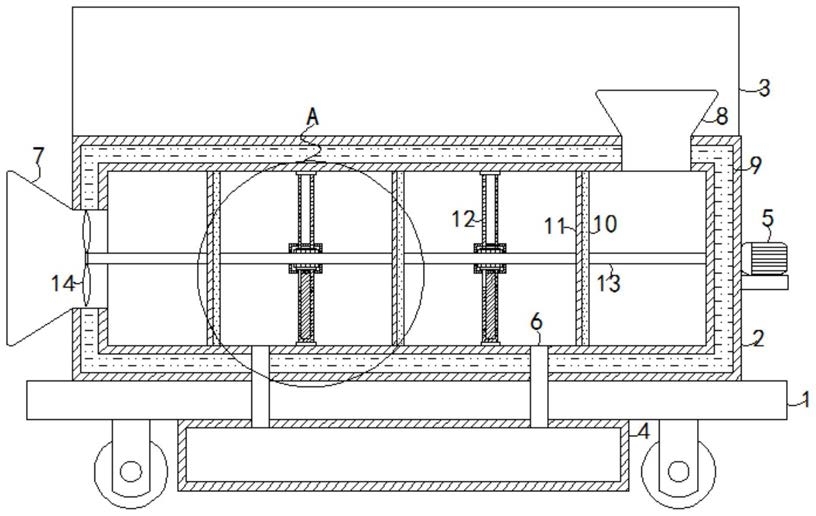

1.建筑工程施工除尘装置,包括底板(1)、除尘箱(2)、水箱(3)、收集箱(4)和电机(5),所述水箱(3)固定连接于除尘箱(2)的上端,所述电机(5)固定安装于除尘箱(2)的一端侧壁上,所述除尘箱(2)固定连接于底板(1)的上端,所述收集箱(4)固定连接于底板(1)的下端,所述除尘箱(2)与收集箱(4)之间连通设有两根排水管(6),其特征在于,所述除尘箱(2)的一端侧壁上连通设有进风斗(7),所述除尘箱(2)的上端连通设有出风斗(8),所述除尘箱(2)的侧壁内设有腔室(9),所述除尘箱(2)内固定密封连接有多块过滤板(10),多块所述过滤板(10)靠近进风斗(7)的一端侧壁上均相抵接触有刮杆(11),所述除尘箱(2)内转动连接有两个喷淋机构(12),两个所述喷淋机构(12)的进水端均与腔室(9)连通设置,所述电机(5)的输出轴末端转动贯穿除尘箱(2)的一端侧壁设置并固定连接有蜗杆(13),所述蜗杆(13)远离电机(5)的一端转动贯穿多块过滤板(10)设置并延伸至进风斗(7)内,位于所述进风斗(7)内的蜗杆(13)上同轴固定连接有扇叶(14),所述蜗杆(13)固定贯穿多个刮杆(11)设置并与两个喷淋机构(12)均相啮合。

2.根据权利要求1所述的建筑工程施工除尘装置,其特征在于,所述底板(1)的下端固定连接有多个万向锁紧轮。

3.根据权利要求1所述的建筑工程施工除尘装置,其特征在于,所述水箱(3)内设有水泵,所述水泵的出水端上连通设有出水管,所述出水管的出水端与腔室(9)的一端内壁连通设置。

4.根据权利要求1所述的建筑工程施工除尘装置,其特征在于,所述喷淋机构(12)包括两端分别转动连接于除尘箱(2)底板与顶部上的喷水管(15),所述喷水管(15)的进水端与腔室(9)的一端内壁连通设置,所述喷水管(15)的侧壁上连通设有多个喷水口(16),所述喷水管(15)上同轴固定连接有蜗轮(17),所述蜗轮(17)与蜗杆(13)相啮合。

5.根据权利要求4所述的建筑工程施工除尘装置,其特征在于,所述蜗轮(17)的外侧套设有防护箱(18),所述蜗杆(13)和喷水管(15)均转动贯穿防护箱(18)设置。

6.根据权利要求1所述的建筑工程施工除尘装置,其特征在于,所述除尘箱(2)和收集箱(4)的一端外侧壁上均密封设有箱门(19)。
