专利号: 2019224704122
申请人: 重庆阳斯阀门科技开发有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-06-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

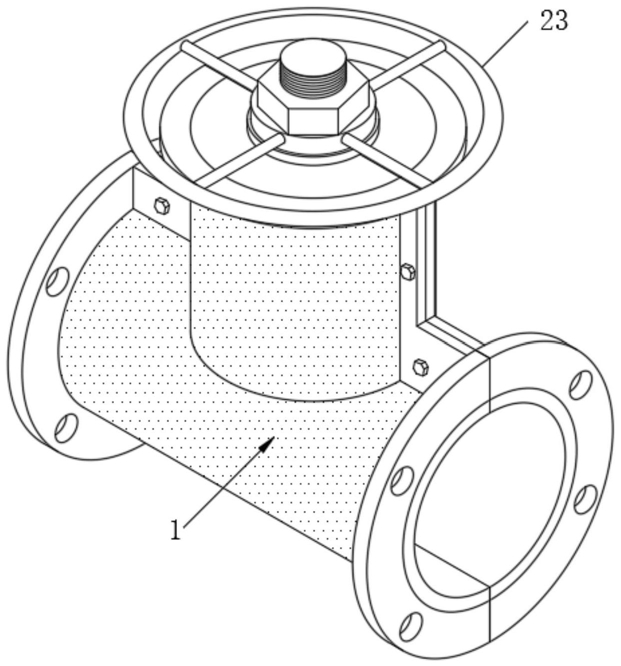

1.一种具有防锈型可便捷更换维修阀芯的阀门,包括阀体(1)、设置在阀体(1)内部的阀芯(2)和设置在阀芯(2)上的阀柄(22),其特征在于:所述阀体(1)由两个相互正对的阀门外壳(10)组成,两个所述阀门外壳(10)相互靠近的侧面上均设置有密封垫(11),两个所述阀门外壳(10)的顶部位置均设置有顶部固定板(12),两个所述顶部固定板(12)之间通过多个紧固螺栓固定连接,两个所述阀门外壳(10)的底部位置均设置有底部固定板(13),两个所述底部固定板(13)之间也通过多个紧固螺栓固定连接;所述阀门外壳(10)的表面设有防锈层(14);所述阀芯(2)的顶端一体成型有密封凸柱(20),所述密封凸柱(20)内设有顶部与外界相连通的矩形槽(21),所述阀柄(22)的底端一体成型有矩形杆(221),所述矩形杆(221)与所述矩形槽(21)之间插接配合。

2.根据权利要求1所述的具有防锈型可便捷更换维修阀芯的阀门,其特征在于:所述矩形杆(221)的尺寸与所述矩形槽(21)的尺寸相适配。

3.根据权利要求1所述的具有防锈型可便捷更换维修阀芯的阀门,其特征在于:所述阀柄(22)的顶端一体成型有凸盘(222),所述凸盘(222)位于所述阀体(1)的外部,所述凸盘(222)上还设置有旋钮(23)。

4.根据权利要求3所述的具有防锈型可便捷更换维修阀芯的阀门,其特征在于:所述凸盘(222)的上表面设有四个呈环状等间距排列的限位块(223),所述凸盘(222)的上表面中心位置处还设置有螺柱(224),所述旋钮(23)的中心位置处设置有固定盘(231),所述固定盘(231)的中心位置处设有与外界相连通的通孔(232),所述螺柱(224)穿过所述通孔(232),所述固定盘(231)的底面内正对所述限位块(223)的位置还设置有限位槽(233),所述限位块(223)位于所述限位槽(233)内并与所述限位槽(233)之间插接配合。

5.根据权利要求4所述的具有防锈型可便捷更换维修阀芯的阀门,其特征在于:所述螺柱(224)上还螺纹连接有将固定盘(231)压紧在所述凸盘(222)上的紧固螺母(24)。
