专利号: 2019224407554
申请人: 浙江茂源环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

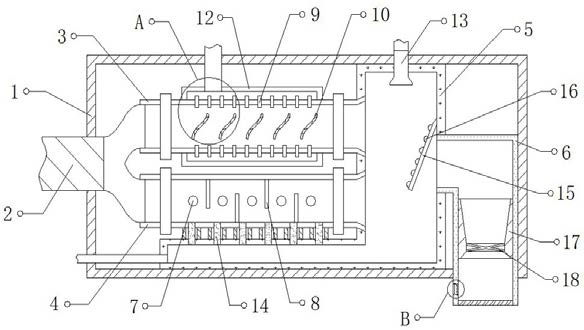

1.一种新风系统的出风口结构,包括安装箱(1),其特征在于,所述安装箱(1)的一侧外壁固定有进风管(2),且安装箱(1)两端内壁之间的顶部和底部分别固定有降温管(3)和加热管(4),所述安装箱(1)两端内壁之间的一侧固定有连接箱(5),且连接箱(5)的一侧分别与降温管(3)和加热管(4)连接,所述连接箱(5)远离进风管(2)的一侧外壁固定有出风管(6),所述加热管(4)圆周内壁的两端之间固定有等距离分布的加热丝(7),且加热管(4)圆周内壁的顶部和底部均设置有等距离分布的隔板(8),所述降温管(3)的圆周内壁设置有等距离分布的散热片(9),且降温管(3)圆周内壁的两端之间设置有等距离分布的导流板(10),所述导流板(10)的一侧外壁开设有等距离分布的导流孔(11)。

2.根据权利要求1所述的一种新风系统的出风口结构,其特征在于,所述降温管(3)的圆周外壁固定有连接筒(12),且连接筒(12)圆周外壁的顶部固定有散热管。

3.根据权利要求2所述的一种新风系统的出风口结构,其特征在于,所述连接箱(5)与加热管(4)之间固定有等距离分布的导热块(14)。

4.根据权利要求3所述的一种新风系统的出风口结构,其特征在于,所述连接箱(5)的顶部内壁固定有等距离分布的喷洒管(13)。

5.根据权利要求4所述的一种新风系统的出风口结构,其特征在于,所述连接箱(5)靠近出风管(6)的一侧内壁固定有挡板(15),且挡板(15)的一侧外壁固定有等距离分布的凸块(16)。

6.根据权利要求5所述的一种新风系统的出风口结构,其特征在于,所述出风管(6)的圆周内壁通过螺栓安装有连接座(17),且连接座(17)的内部固定有出风扇(18)。

7.根据权利要求6所述的一种新风系统的出风口结构,其特征在于,所述出风管(6)设置有固定管(19),且固定管(19)的圆周外壁包裹有保温棉(20),固定管(19)的圆周内壁固定有橡胶垫(21)。
