专利号: 2019224230003
申请人: 江苏仁程电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

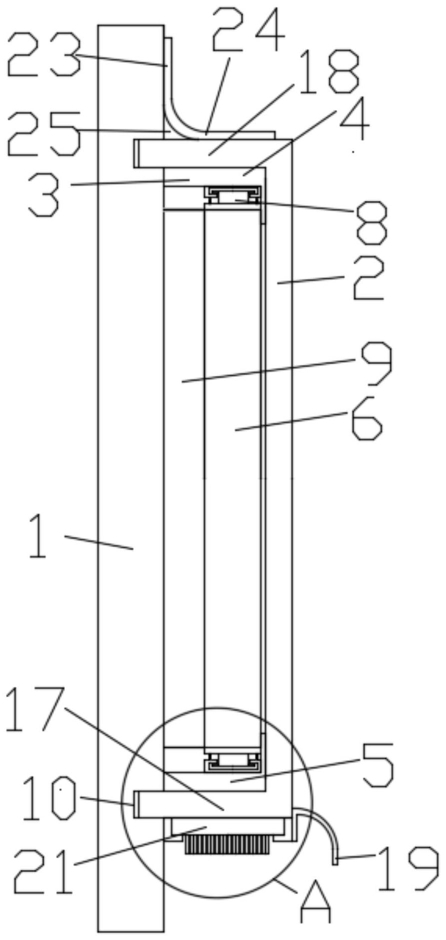

1.一种智慧LED显示屏的屏体防水结构,其特征在于,包括底板和壳体;所述底板上设置有固定架,所述固定架包括上固定架和下固定架,所述上固定架和下固定架之间安装有显示屏;所述上固定架、下固定架与显示屏之间安装有防震件;所述显示屏与底板之间安装有缓冲垫;所述固定架的上下两侧设置有安装槽;所述防震件包括滑槽、连接杆和弹簧;所述连接杆的一端位于滑槽内并固定连接有滑块;所述连接杆的另一端连接有垫块;所述垫块与显示屏固定连接;所述垫块与滑槽之间设置有弹簧;所述滑槽与固定架固定连接;所述壳体包括底面和顶面;所述壳体的底面和顶面安装于安装槽内;所述底面设置有散热装置;

所述顶面上方设置有加强件。

2.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述加强件包括第一加强板和第二加强板;所述第一加强板固定于底板上;所述第二加强板固定于顶面上;所述第一加强板和第二加强板之间的连接处为弧形结构。

3.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述底面上设置有导槽;所述散热装置包括散热板和散热鳍片;所述散热板与所述导槽相扣合;所述散热鳍片设置于散热板下方。

4.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述固定架上设置有延伸板;所述延伸板竖直设置,与底板方向平行;所述延伸板与显示屏接触的一面设置有橡胶垫。

5.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述底面上设置有保护装置;所述保护装置在与底板垂直方向上的截面为弧形。

6.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述防震件的数量设置为4~10个。

7.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述加强件与底板和顶面之间填充有玻璃胶。

8.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述缓冲垫设置有3层,包括聚乙烯层、玻璃棉层和橡胶层。

9.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述壳体为长方体,由绝缘材料制成。

10.根据权利要求1所述的智慧LED显示屏的屏体防水结构,其特征在于,所述安装槽内设置有密封条。
