专利号: 2019224175097
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

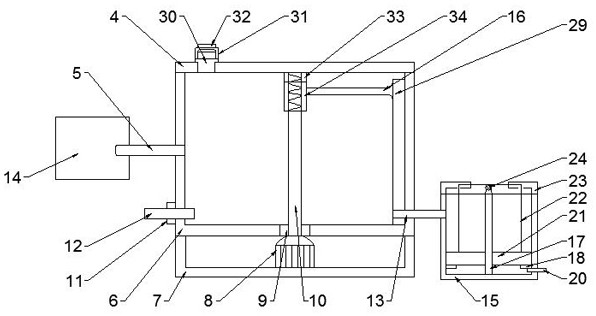

1.一种用于滨水湿地的雨水回收利用装置,包括雨水收集组件(14),其特征在于,雨水收集组件(14)内设有渗水砖(1),渗水砖(1)下方设置有砂石层(2),砂石层(2)下方设置有储水池(3);

雨水收集组件(14)右侧连接进水管(5),进水管(5)右侧末端贯穿混凝池(6),混凝池(6)外端左侧设有排污阀门(11),排污阀门(11)与排污口(12)连接,混凝池(6)内部设有旋转杆(10),旋转杆(10)末端连接螺纹套(34),螺纹套(34)与旋转杆(10)通过螺纹拧紧连接,螺纹套(34)上方设有固定螺母(33),螺纹套(34)右侧设置有连接杆(16),连接杆(16)右侧与硬质毛刷(29)固定连接,硬质毛刷(29)与混凝池(6)转动连接,混凝池(6)上端设有盖板(4),盖板(4)左侧设有进料口(30);

混凝池(6)下端设有保护罩(7),保护罩(7)内部设有电机(8),电机(8)输出轴与旋转杆(10)固定连接;

混凝池(6)右侧下部设有出水管(13),出水管(13)右侧贯穿过滤池(15),过滤池(15)内部中间位置设有升降杆(17),过滤池(15)左右两侧内壁上均设有限位块(18),限位块(18)上方设有过滤组件(21);

过滤组件(21)内设有限位圆盘(28),限位圆盘(28)内部设有若干个圆孔(19),限位圆盘(28)上端设有过滤层一(26)与过滤层二(27);

升降杆(17)顶端安装收线盘(24),混凝池(6)右侧底部设有出水口(20)。

2.根据权利要求1所述的一种用于滨水湿地的雨水回收利用装置,其特征在于,所述收线盘(24)右侧连接旋转把手(25),收线盘(24)内部缠绕钢丝绳(22),混凝池(6)顶端安装有导向管(23),钢丝绳(22)穿过导向管(23)与限位圆盘(28)固定连接。

3.根据权利要求1所述的一种用于滨水湿地的雨水回收利用装置,其特征在于,所述进料口(30)上方设有把手(31),把手(31)外侧设置有防滑垫(32)。

4.根据权利要求1所述的一种用于滨水湿地的雨水回收利用装置,其特征在于,所述旋转杆(10)底端设有轴承(9),轴承(9)与混凝池(6)底端固定连接,轴承(9)与旋转杆(10)转动连接。

5.根据权利要求1所述的一种用于滨水湿地的雨水回收利用装置,其特征在于,所述过滤层一(26)采用活性炭材料,过滤层二(27)采用沸石材料。

6.根据权利要求1所述的一种用于滨水湿地的雨水回收利用装置,其特征在于,所述旋转杆(10)上部末端设置螺纹,固定螺母(33)与旋转杆(10)通过螺纹拧紧固定。
