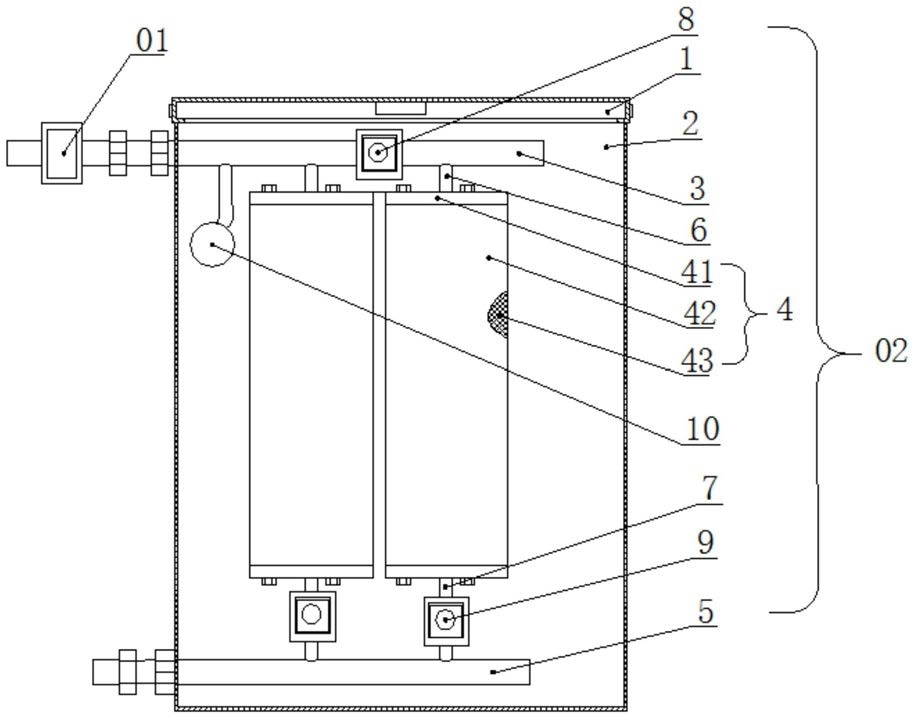

1.一种风力发电机组用分步投入式润滑油精滤系统,包括润滑油泵(01)和精滤箱(02);所述精滤箱(02)包括箱盖(1)、箱体(2)、进油管道(3)、两个滤清器(4)以及出油管道(5);所述箱盖(1)与箱体(2)铰接;所述进油管道(3)一端为精滤箱(02)进油口,另一端封闭;所述精滤箱(02)进油口与润滑油泵(01)出油口连通;所述出油管道(5)一端为精滤箱(02)出油口,另一端封闭;所述滤清器(4)包括圆形的上盖(41)、圆柱形的壳体(42)以及设置在壳体(42)内的滤芯组件(43);所述上盖(41)通过螺钉与壳体(42)连接;所述进油管道(3)分别通过两个第一硬管(6)及两个上盖(41)与两个滤芯组件(43)连通;所述出油管道(5)分别通过两个第二硬管(7)及两个壳体(42)底部与两个滤芯组件(43)连通;
其特征在于:
所述两个第一硬管(6)之间的进油管道(3)上设置有超压导通阀(8)。
2.根据权利要求1所述的风力发电机组用分步投入式润滑油精滤系统,其特征在于:所述两个第二硬管(7)上分别设置有单向导通阀(9)。
3.根据权利要求1或2所述的风力发电机组用分步投入式润滑油精滤系统,其特征在于:
所述滤芯组件(43)包括由上至下依次设置的第一滤芯(431)、中间隔板(432)、中间金属支撑网(433)以及第二滤芯(434);
所述第一滤芯(431)为中空滤芯,其内设置有第一中空圆筒(4311);所述第一中空圆筒(4311)的中部靠上位置设置有第一隔板(4312),且第一隔板(4312)将第一中空圆筒(4311)分割为上开口端(4313)和第一下开口端(4314);所述上开口端(4313)正对上盖(41)上的进油口;所述第一下开口端(4314)侧壁中间以下位置设置有至少一排,每排至少有两个的第一导流孔(4315);所述第一隔板(4312)为磁导体;所述第一隔板(4312)下表面固定有永磁体(4316),且所述永磁体(4316)的N极与S极连线与第一中空圆筒(4311)的中轴线重合;
所述中间隔板(432)上设置有过油孔(4321),且过油孔(4321)与所述第一下开口端(4314)正对;
所述第二滤芯(434)为中空滤芯,其内设置有第二中空圆筒(4341);所述第二中空圆筒(4341)上端为封闭端(4342),下端为第二下开口端(4343);所述封闭端(4342)正对过油孔(4321);所述第二下开口端(4343)正对壳体(42)底部的出油口;所述第二下开口端(4343)侧壁中间以下位置设置有至少一排,且每排至少有两个的第二导流孔(4344);所述第二中空圆筒(4341)内封闭端(4342)一侧放置有碳粉聚合物(4345)。
4.根据权利要求3所述的风力发电机组用分步投入式润滑油精滤系统,其特征在于:所述第一隔板(4312)与上盖(41)上的进油口之间的距离大于20mm且小于40mm。
5.根据权利要求4所述的风力发电机组用分步投入式润滑油精滤系统,其特征在于:
所述两个滤清器(4)的壳体(42)分别与箱体(2)固连;
所述箱体(2)侧板顶部或箱盖(1)侧板底部设置有可供进油管道(3)通过的U型缺口;
所述出油管道(5)从箱体(2)侧板底部伸出。
6.根据权利要求5所述的风力发电机组用分步投入式润滑油精滤系统,其特征在于:
所述精滤箱(02)还包括压力表(10);
所述压力表(10)设置在箱体(2)上,其通过软管连接在进油管道(3)位于润滑油泵(01)与超压导通阀(8)之间的位置上。
7.根据权利要求6所述的风力发电机组用分步投入式润滑油精滤系统,其特征在于:所述滤芯组件(43)上端面与上盖(41)下端面之间、以及滤芯组件(43)下端面与壳体(42)底部上表面之间均设置有第一金属支撑网(44)。
