专利号: 2019224132956
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

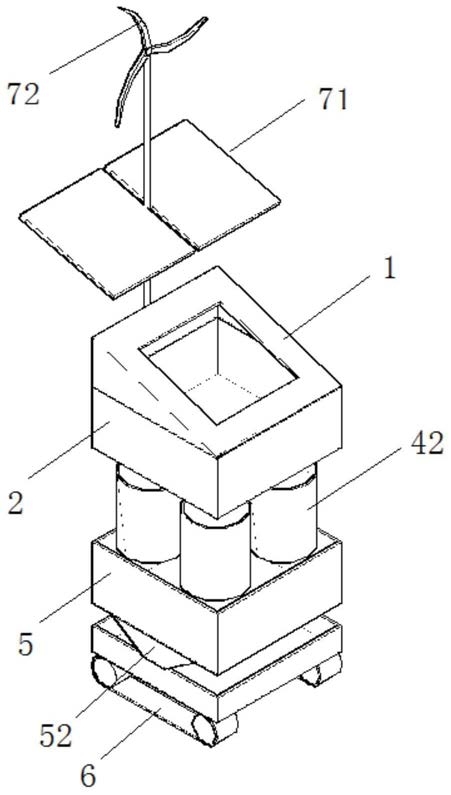

1.风光互补移动式垃圾箱,其特征在于,包括:

供电组件,所述供电组件包括:风力发电装置、光伏发电装置以及蓄电池;

垃圾分类回收组件,所述垃圾分类回收组件由上至下依次包括:

垃圾箱箱盖,在所述垃圾箱箱盖上设有条形码扫描器;

分类收纳箱,所述分类收纳箱的顶部与所述垃圾箱箱盖的投放口连通,在所述分类收纳箱内设有第一转轴和多个旋转门,所述第一转轴带动多个所述旋转门旋转,且多个所述旋转门可沿所述第一转轴升降,在同一个或不同的旋转门上设有以下一种或多种用于垃圾分类的传感器:金属探测器、红外对射式传感器、电容式传感器以及图像采集器,在所述分类收纳箱的底部设有垃圾落口,且在所述分类收纳箱底部设有一空腔,在该空腔内设有挡片组件,该挡片组件用于切换所述垃圾落口的张开状态和关闭状态;

垃圾收纳组件,设置于所述分类收纳箱的下方,包括:支撑架、多个垃圾收纳筒、第二转轴、用于对所述垃圾收纳筒内垃圾进行压缩的压缩装置以及用于检测所述垃圾收纳筒容量的测距仪,所述第二转轴带动多个所述垃圾收纳筒转动;

粉碎组件,设置于所述垃圾收纳组件的下方,对用于容纳可粉碎垃圾的所述垃圾收纳筒底部掉落的可粉碎垃圾进行粉碎;

移动组件,用于带动所述垃圾分类回收组件和供电组件移动。

2.根据权利要求1所述的风光互补移动式垃圾箱,其特征在于,所述光伏发电装置的光伏板设置于所述垃圾箱本体的上方,所述风力发电装置的风轮设置于所述光伏板的上方。

3.根据权利要求1所述的风光互补移动式垃圾箱,其特征在于,在所述垃圾箱箱盖上设有红外探测器和播音器。

4.根据权利要求1所述的风光互补移动式垃圾箱,其特征在于,所述分类收纳箱底部包括:第一底板和第二底板,第一底板和第二底板之间形成空腔,所述挡片组件包括:第一挡片和第二挡片,所述第一挡片和第二挡片设置于所述垃圾落口的相对两侧,所述第一挡片和第二挡片可无缝拼接,且在所述第一挡片的连接处设有电磁石,在所述第二挡片的连接处设有永磁块;

在第一底板和第二底板的空腔内还设有第一固定板和第二固定板,所述第一挡片通过弹性件与第一固定板弹性连接,而所述第二挡片通过弹性件与第二固定板弹性连接。

5.根据权利要求4所述的风光互补移动式垃圾箱,其特征在于,所述第一挡片和第二挡片连线处的连接线为曲线。

6.根据权利要求1-5任一项所述的风光互补移动式垃圾箱,其特征在于,所述垃圾分类回收组件还包括:LCD显示屏和/或LED灯。

7.根据权利要求1-5任一项所述的风光互补移动式垃圾箱,其特征在于,在所述分类收纳箱的一侧设有鼓风机。

8.根据权利要求1-5任一项所述的风光互补移动式垃圾箱,其特征在于,在所述支撑架上设有L形挡刀,所述L形挡刀一端的连接部与所述支撑架固定连接,其相对另一端的分叉部设置于所述分类收纳箱垃圾落口的下方,该分叉部为两个及两个以上的子板,其可呈张开状或合拢状。

9.根据权利要求1-5任一项所述的风光互补移动式垃圾箱,其特征在于,在所述垃圾收纳筒的底部设有多个小孔。

10.根据权利要求1-5任一项所述的风光互补移动式垃圾箱,其特征在于,所述粉碎组件包括:多个呈阵列分布的粉碎部件以及设置于所述粉碎部件下方的粉碎物收集装置,所述粉碎物收集装置的截面呈等腰梯形,在所述粉碎物收集装置的内壁上设有废液收集水渠,且在所述粉碎物收集装置的出口处设有绿植装置。
