专利号: 2019223895781
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

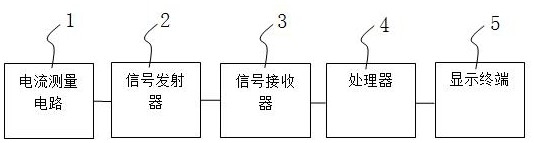

1.一种盾构机刀具磨损检测系统,其特征在于,所述检测系统包括微型电阻、微型电池、传感器、信号发射器、信号接收器,所述微型电阻在同一把盾构机的刀具内设置有多个,微型电阻数量与该盾构机的刀具层数相对,多个微型电阻均通过电线并联组成等效电阻,电线设置在该盾构机的刀具层内,等效电阻与所述微型电池、传感器串联;传感器与信号发射器无线连接,信号发射器与信号接收器适配,所述信号接收器信号输出端与处理器输入端连接,处理器输出端与显示终端信号输入端电连接。

2.根据权利要求1所述的一种盾构机刀具磨损检测系统,其特征在于,同一把所述盾构机的刀具每一层内至少设有两个微型电阻,在该盾构机的刀具内至少形成两个独立的等效电路,多个等效电路均与所述微型电池、传感器串联。

3.根据权利要求2所述的一种盾构机刀具磨损检测系统,其特征在于,同一把所述盾构机的刀具每一层内的多个微型电阻分别设置该刀具的两侧。

4.根据权利要求1所述的一种盾构机刀具磨损检测系统,其特征在于,多个所述微型电阻的阻值之间有差额,微型电阻的阻值按所述盾构机的刀具层数顺序递增或递减排列。

5.根据权利要求1所述的一种盾构机刀具磨损检测系统,其特征在于,所述盾构机的多个刀具上均设置有所述检测系统,多个所述检测系统内的传感器设置对应的标号。

6.根据权利要求5所述的一种盾构机刀具磨损检测系统,其特征在于,所述显示终端带有报警单元、传感器标号显示单元以及对应的电流值显示单元、电阻值显示单元。

7.根据权利要求6所述的一种盾构机刀具磨损检测系统,其特征在于,所述报警单元包括过度磨损子单元和异常磨损子单元。

8.根据权利要求7所述的一种盾构机刀具磨损检测系统,其特征在于,盾构机的刀具磨损量超过25mm时所述过度磨损子单元。

9.根据权利要求1所述的一种盾构机刀具磨损检测系统,其特征在于,所述传感器为霍尔传感器,所述霍尔传感器安装在盾构机的刀具内。

10.根据权利要求1所述的一种盾构机刀具磨损检测系统,其特征在于,所述微型电池为恒压电池。
